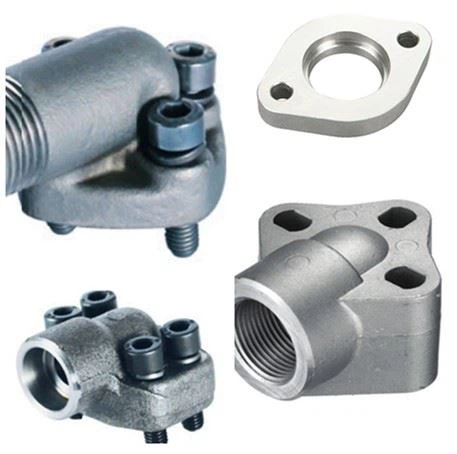

De afmeting van de hydraulische flensfittingen is in overeenstemming met SAE J518 en ISO 6162 flensverbinding met 4 bouten, fittingen zijn ontworpen met slanguiteinde met geplooide ferrule, ISO 8434-serie buisconnector, moflas en stomplas, vrouwelijke poort zoals metrisch, BSPP, UNF , NPT, BSPT-poortverbindingen.
hydraulische typen flensfittingen als volgt:
Hydraulische flensblokfittingen, ook wel sae 4-bouts blokflensfittingen genoemd, het is ontworpen met sae flens o ringgroefafmetingen, sae flens vlakke poortafmetingen, flensblokfittingen einde is ontworpen met SAE ORB-poort, NPT-poort, BSPP-poort, mof las- en stomplassoorten.
Hydraulische flensslangfittingen ook wel sae flenskopslangfittingen genoemd, monteren met gespleten flenshelften SAE-flenskop is ontworpen met o-ringgroefafmetingen inclusief 3000 psi en 6000 psi werkdruk, slanguiteinde is ontworpen met vergrendeling 9000 psi, spiraalslang 6000 psi , draadslang 3000 psi. er zijn tweedelige SAE-slangflens en eendelige slangflensfittingen geschikt voor verschillende constructies van hydraulische slangen.

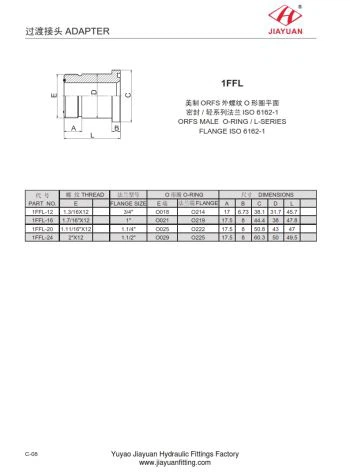

Hydraulische flensbuisfittingen, ook wel SAE-flensadapters genoemd, monteren met SAE-flensklemmen. SAE-flenskop is ontworpen met O-ringgroefafmetingen. De uiteinden van flensbuisfittingen zijn verkrijgbaar in rechte draadpoort SAE ORB, metrisch, BSPP en UNF; conische draadpoort NPT, BSPT. vormen hebben een rechte lijn, elleboog, kruis, T-stuk enz.Om hydraulische slangen, hydraulische leidingen, hydraulische slangassemblage aan te sluiten. werkdruk type hebben code 62 flensadapters en code 61 flensadapters.
Hydraulische flenslasfittingen ook wel sae-lasflensfittingen genoemd, lasbuisverbinding permanent SAE-flenskop is van ISO 6162 standaardontwerp, lasfittingen zijn verkrijgbaar in soklas, stomplasverbindingen. Het wordt gemonteerd met SAE-flensklem door 4 bouten vast te draaien .
Materiaalsoorten hydraulische SAE-flensfittingen en adapters:
Flensfittingen voor hydraulische slangen van roestvrij staal
Koolstofstalen hydraulische SAE flensadapters
Normen van hydraulische flensfittingen
De 4-bouts flensverbindingen conform SAE J518 en ISO 6162-1 en -2 zijn bewezen, lekvrije verbindingen, vooral geschikt voor grotere afmetingen, hogere drukken en montage in krappe ruimtes. Poortverbindingen met schroefdraad zoals SAE rechte O-ring met schroefdraad en ISO 6149 zijn redelijk eenvoudig te monteren en bieden 6000 psi en hogere drukcapaciteit tot aan de maat
12 (M27). Boven deze grootte begint de drukclassificatie af te nemen en nemen de montagekoppels snel toe. De 4-bouts flenspoortverbindingen bieden de mogelijkheid om grotere maten aan te sluiten en een hogere druk te bereiken bij redelijke montagekoppels.
Video's van de introductie van typen hydraulische flensfittingen:
Als u niet vindt wat u zoekt, stuur dan een e-mail naar jyray@72338.com
Verbindingswerkzaamheden aan hydraulische flensfittingen
De vierbouts flensverbinding (SAE J518) is een bewezen lekvrije verbinding, vooral geschikt voor grotere maten. Het resultaat is een wereldwijde acceptatie.
Het succes van de verbindingen zit hem in zijn eenvoud. Het is een statische gelaatsafdichting waarbij gebruik wordt gemaakt van een O-ring met een hoge hardheid voor de afdichting en klemmen en bouten voor het vasthouden van kracht, zoals weergegeven in Fig. L3. Als alternatief is er een gelijmde afdichtplaat tussen het poortvlak en het platte vlak van een mechanisch gevormde buis met flens, zoals getoond in figuur L4, om dezelfde resultaten te bereiken.
De (O-ring) afdichting wordt samengedrukt tussen de onderkant van de groef in de flenskop en het vlakke oppervlak van de poort of het flenskussen, waardoor een betrouwbare zachte afdichting ontstaat. De alternatieve afdichtingsplaat heeft een rubberen afdichting met een hoge hardheid aan de binnenrand, die samendrukt tussen de twee vlakke oppervlakken, waardoor een zachte afdichting met dezelfde betrouwbaarheid wordt verkregen. Een metaal-op-metaal contact aan de buitenkant van de flens met het poortvlak voorkomt dat de afdichting onder druk uitdrijft. Dit metaal-op-metaal contact wordt in stand gehouden door de klemkracht die wordt geleverd door het aandraaien van de bouten via de klemmen.
Dit eenvoudige ontwerp biedt verschillende voordelen ten opzichte van poortverbindingen met schroefdraad, zoals NPTF, SAE, BSPP, ISO 6149, enz., In grotere maten:
• Mogelijkheid om een buis met een buitendiameter van 5 inch aan te sluiten (alleen code 61)
• Veel lager aanhaalmoment vereist van de vier bouten in vergelijking met dat vereist voor schroefdraadpoort van vergelijkbare grootte
• Minder aanhaalmoment betekent kleinere sleutels en zwenkafstanden van de sleutel, wat de montage in krappe ruimtes vergemakkelijkt
• Capaciteit tot 6000 psi tot 2 inch formaat (alleen code 62)
• Enkel afdichtingspunt tussen buis / buis / slangassemblage en de poort
• Eenvoudige demontage door gebruik van gedeelde klemmen
De verbinding heeft een nadeel dat het een groter oppervlak (footprint) op het onderdeel vereist dan een gelijkwaardige poort met schroefdraad.
