Flare flens invoegen kegel fittingen

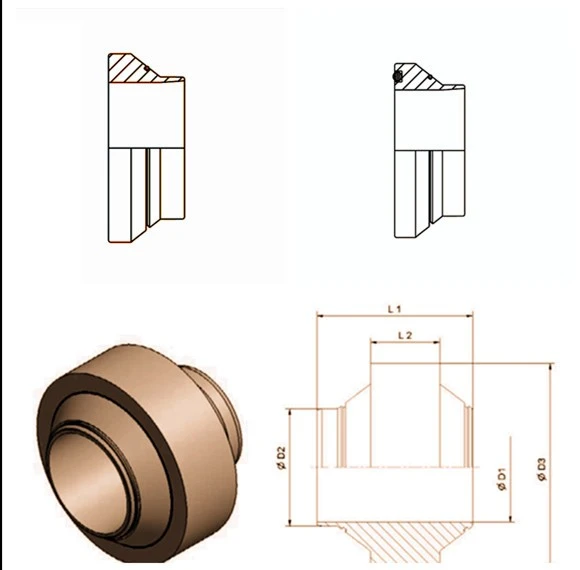

Flare flens insert kegel fittingen is paring met flare flens klemmen, zijn er vele soorten verbindingen als volgt:
Kegel invoegen van buis tot flens o-ring groefverbinding
Kegel invoegen van buis- naar buisverbindingen
Kegel plat invoegen van buis tot flens zonder o-ring groefverbinding
Materiaal van flare flens koppelingen:
Carbon staal C45; Roestvrij staal 304, 316 of 316L.
Alle carbon steel flare flens aansluiting moet worden verguld of bekleed met een geschikt materiaal dat een 72-h zout spray test doorstaat overeenkomstig ASTM B117 (ISO 9227).
Flanged hoofd is anders dan SAE J518 en ISO 6162 normen, het heeft 37 graden kegel op flens hoofd voor uitlopende 37 graden buizen, door flare flens kalmeren om de vlek aan te scherpen voor het bijten van naadloze buizen of buizen.
Deel nr. | Grootte | D1 | D2 | D3 | L1 | L2 | Gewicht | |
Inch | Buis | |||||||
FCIN-16-2 | 1 | 38x2.5 | 25 | 32.8 | 45 | 22 | 7 | 0.11 |
FCIN-16-3 | 1 | 38x3.0 | 25 | 31.8 | 45 | 22 | 7 | 0.1 |
FCIN-16-4 | 1 | 38X4.0 | 25 | 29.8 | 45 | 22 | 7 | 0,10 |
FCIN-16-5 | 1 | 38X5.0 | 25 | 27.8 | 45 | 21 | 7 | 0.09 |
FCIN-20-3 | 1 1/4 | 38x3.0 | 29.5 | 31.8 | 50 | 22 | 7.5 | 0.1 |
FCIN-20-4 | 1 1/4 | 38X4.0 | 27 | 29.8 | 50 | 22 | 7.5 | 0.11 |
FCIN-20-5 | 1 1/4 | 38X5.0 | 25.5 | 27.8 | 50 | 21 | 7 | 0.1 |
FCIN-24-3 | 1 1/2 | 42X3.0 | 33.5 | 35.8 | 60 | 25.5 | 10.0. | 0.19 |
FCIN-24-4 | 1 1/2 | 42X4.0 | 31.5 | 33.8 | 60 | 25.5 | 10 | 0.19 |
FCIN-32-3 | 2 | 50X3.0 | 41.5 | 43.8 | 70 | 24 | 10 | 0.22 |
FCIN-32-5 | 2 | 50X5.0 | 37.5 | 39.8. | 70 | 26.5 | 10 | 0.24 |
FCIN-40-3 | 2 1/2 | 60X3.0 | 50 | 53.8 | 84 | 27 | 10.5 | 3.50. |
FCIN-40-5 | 2 1/2 | 60X5.0 | 46 | 49.8. | 84 | 27 | 10.5 | 0.36 |
FCIN-40-6 | 2 1/2 | 60X6.0 | 45.5 | 47.8 | 84 | 27 | 10.5 | 0.34 |
Meer soorten flare flens voegen kegeltekening als volgt in
