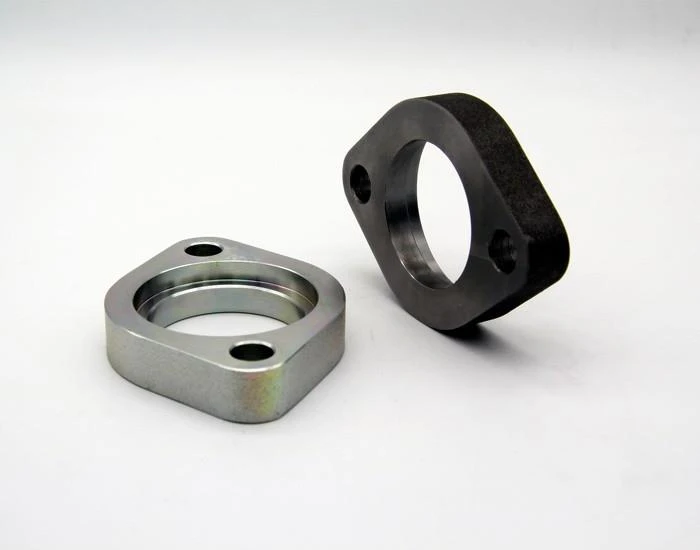

SAE ovale flens wordt normaal gebruikt om de verschillende standaard van hydraulische slangen en slangenassemblagesystemen aan te sluiten, het heeft SAE 2 blotflens door het gat als hetzelfde als SAE J518 vereiste code 61 en 62 maat: het is een soort SAE flensklemmen die geassembleerd met hydraulische slangassemblages, Metrische of UNF-schroefdraadpoort naar hydraulische adapters, dan naar metrische en inch-buizenassemblages.

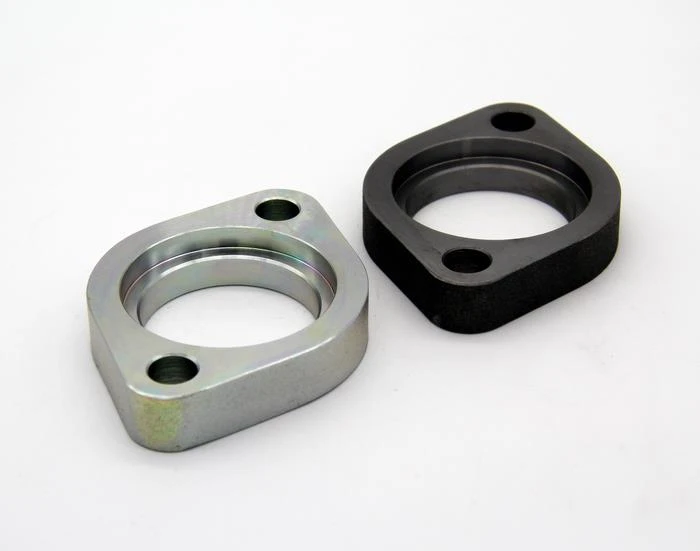

SAE-flens Ovaal type wordt vaak gebruikt in industriële hydraulische systeemtoepassingen zoals hydraulische graafmachine onderste flensblokverdeler, schroefcompressorflens voor slangassemblages. hydraulische motor en pomp uitlaat olie flens poort etc.
SAE flensovaal met twee doorlopende gaten voor SAE 6000PSI
Max. | ||||||||
operatie | Flensgrootte | EEN | B | C | D | F | H | L |
druk | in | mm | mm | mm | mm | mm | mm | mm |
414 | 1.1 / 4" | 49 | 44 | 73.9 | 103 | 78 | 25 | 14.5 |
414 | 1/2" | 22 | 20.5 | 44.4 | 60 | 48 | 14 | 8.5 |
414 | 1/2" | 27 | 24 | 44.4 | 60 | 48 | 14 | 8.5 |
