1. Definitie van Slangkoppelingen, slanguiteinde is afhankelijk van het gebruik van rubberslang zoals in het gas, brandstof, voedsel, chemicaliën, farmaceutische producten, oven en offshore etc, het is in relatie met de gewenste toepassing en temperatuurbereik, slang end normaal is met weerhaak met verschillende krimpsysteem te bijten rubberen slang, fitting eindaansluiting heeft flens naar flens, vrouw naar man.
2. Verschillende standaard van slangkoppeling
● CEN / TS 16650: 2014 standaard voor gebruik: deze serie voor benzine, olie en smeermiddelen-hogedrukkoppelingen. Het is van toepassing op koppelingen die primair zijn ontworpen voor het tanken van vliegtuigen en andere algemene doeleinden. De koppelingsmaat is 2 ", 2 1/2", 3 "en 4", normale maat met geribbelde staarten. 1 is tail-end, 2 is union-moer, 3 is geschroefde voering, 4 is tail-end met female.
● EN 14423 / DIN 2826 standaard: het is klemtype slangkoppelingsamenstellen voor gebruik met stoomslangen met een nominale druk tot 18 bar, gebruikt met nominale diameters DN 15 tot DN 50 stoom- en warmwaterslangen. a is connectoruiteinde, b is staartuiteinde, 1 is tail-end fitting, 2 is klem, 3 is hexagon socket head cap schroef, 4 is hexagon moer, 5 is connector.
Soorten klemslangen stoomkoppeling:
 |  |
| Losse flens met kraag met lasnek | Lasnekflens |
 |  |
| Wartelmoer met pakking | Conische buitendraad |
Type stoomkoppeling:
Afdichtfitting slangkoppelingen van stoomkoppelingen (EN 14423)
Klemontwerp volgens DIN2826
● NEN-EN 14424-2013 Standaard is voor slangfitting met geschroefde adereindhulzen. Dit is voor rubberen en thermoplastische slangen voor gebruik met ontvlambare en niet-ontvlambare vloeistoffen of gassen, bijv. Brandstofafgifteslang, vloeibare aardgas (LPG) slang, tanktransportslangen , chemicaliën slangen enz., de nominale afmeting bedekt zijn DN 13 tot DN 40.

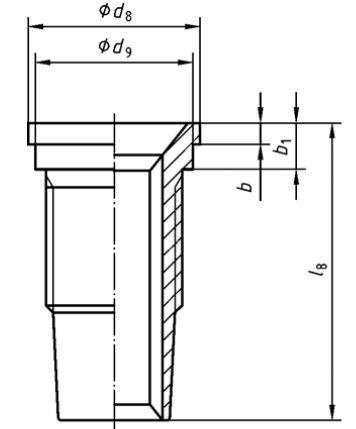

Adereindhulzen type G met binnenschroefdraad en buitendraad, a is ferrule, b is vrouwelijk / mannelijk verbindingsdeel, c is wartelmoer, d is schroefdraadpakking.
Zoals de foto's laten zien:
De koppeling van de slangkoppeling gebeurt door een schroefdraadbus die de slang bijt door een bijpassende fitting.
 |  |
| De verbindingsbus d2 is binnendraad |
 |  |
Soorten slangkoppelingen
3. Materiaal van slangkoppeling is messing HPb59-1, roestvrij staal AISI 316, koolstofstaal 1020.
