Producttypen: Metrische bijttype buisfittingen - buis naar BSPT-buisconnector
Industrienormen: DIN 2353
Verbinding E naar F-stijl: 24 ° conusuiteinde naar schot, zwenkbaar met O-ring, lasbaar / lasbaar, tapeind, verloopstuk
Vorm: Elleboog, 90 graden elleboog etc.
Werkdruk: 16-63 Mpa
Fittingen materiaal: messing; Koolstofstaal; Roestvrij staal
Toepassing: Landbouwuitrusting, Automotive Process, Chemische overdracht, Bouwuitrusting, Brandstofoverdracht, Hydraulisch, Productieapparatuur, Marine, Materiaalbehandeling, Mobiele uitrusting, Olieveld, Verpakkingen, Transport

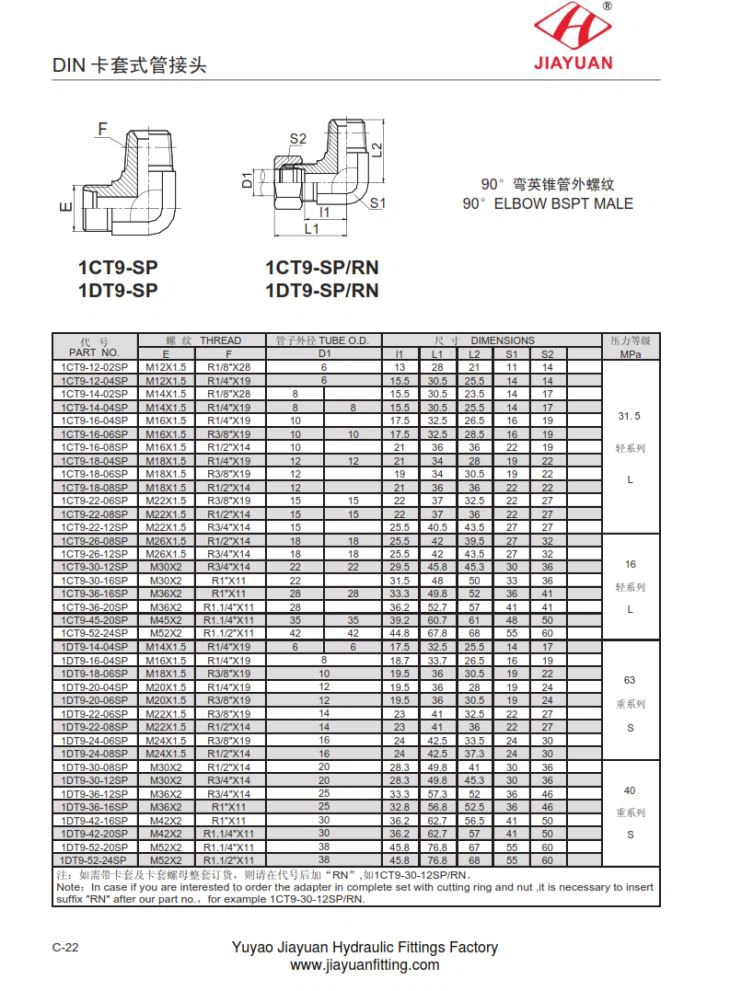

1CT9 1DT9-SP-RN Elleboog BSPT mannelijke buisfittingen DIN2353 Afmeting Maattabel als volgt
DEEL NR. DRAAD BUIS OD
E F D1
1CT9-12-02SP M12X1.5 R1 / 8 "X28 6
1CT9-12-04SP M12X1.5 R1 / 4 "X19 6
1CT9-14-02SP M14X1.5 R1 / 8 "X28 8
1CT9-14-04SP M14X1.5 R1 / 4 "X19 8 8
1CT9-16-04SP M16X1.5 R1 / 4 "X19 10
1CT9-16-06SP M16X1.5 R3 / 8 "X19 10 10
1CT9-16-08SP M16X1.5 R1 / 2 "X14 10
1CT9-18-04SP M18X1.5 R1 / 4 "X19 12 12
1CT9-18-06SP M18X1.5 R3 / 8 "X19 12
1CT9-18-08SP M18X1.5 R1 / 2 "X14 12
1CT9-22-06SP M22X1.5 R3 / 8 "X19 15 15
1CT9-22-08SP M22X1.5 R1 / 2 "X14 15 15
1CT9-22-12SP M22X1.5 R3 / 4 "X14 15
1CT9-26-08SP M26X1.5 R1 / 2 "X14 18 18
1CT9-26-12SP M26X1.5 R3 / 4 "X14 18 18
1CT9-30-12SP M30X2 R3 / 4 "X14 22 22
1CT9-30-16SP M30X2 R1 "X11 22
1CT9-36-16SP M36X2 R1 "X11 28 28
1CT9-36-20SP M36X2 R1.1 / 4 "X11 28
1CT9-45-20SP M45X2 R1.1 / 4 "X11 35 35
1CT9-52-24SP M52X2 R1.1 / 2 "X11 42 42
1DT9-14-04SP M14X1.5 R1 / 4 "X19 6 6
1DT9-16-04SP M16X1.5 R1 / 4 "X19 8
1DT9-18-06SP M18X1.5 R3 / 8 "X19 10
1DT9-20-04SP M20X1.5 R1 / 4 "X19 12
1DT9-20-06SP M20X1.5 R3 / 8 "X19 12
1DT9-22-06SP M22X1.5 R3 / 8 "X19 14
1DT9-22-08SP M22X1.5 R1 / 2 "X14 14
1DT9-24-06SP M24X1.5 R3 / 8 "X19 16
1DT9-24-08SP M24X1.5 R1 / 2 "X14 16
1DT9-30-08SP M30X2 R1 / 2 "X14 20
1DT9-30-12SP M30X2 R3 / 4 "X14 20
1DT9-36-12SP M36X2 R3 / 4 "X14 25
1DT9-36-16SP M36X2 R1 "X11 25
1DT9-42-16SP M42X2 R1 "X11 30
1DT9-42-20SP M42X2 R1.1 / 4 "X11 30
1DT9-52-20SP M52X2 R1.1 / 4 "X11 38
1DT9-52-24SP M52X2 R1.1 / 2 "X11 38
