1. Definitie van metrische olie Pluggen (ISO 6149-4: 2017 versie) en Caps worden vaak gebruikt in hogedruk hydraulisch systeem, plug is mannelijke metrische bout om kleppen, spruitstukblok, olie-afvoerpoort enz. Te verbinden, er zijn twee afdichtingen door O -ring en ED-ring. DIN-doppen bestaan uit een moer, DKO-plug voor het stoppen van buiseinden.
2. Methoden van metrische oliepluggenassemblage vanaf types: Mannelijk nageluiteinde met externe Hex en interne Hex-havenstekker voor ISO 9974 Vlakke verzegeling en ISO 6149 O-ring Verzegelpoort, alle metrische schroefdraden volgens ISO 261-norm. Omdat het gemakkelijk is om de oliepijplijn te stoppen of te beëindigen met één uiteinde connector.
DIN-dop voor connector (24 deg Conus to tube And DKO Swivel to adapter)
DIN metrische plug naar oliehaven van verdeelblok, kleppen en verdeler enz.
|
|
1. DIN-metrische stekker Externe zeskant 4C / D
24 deg conus connector
DEEL NR. | DRAAD | TUBE OD | DIMENSIES | MPa | |||
E | D1 | l1 | L1 | S1 | S2 | ||
4C-12 | M12x1.5 | 6 | 7 | 22 | 12 | 14 | 31.5L |
4C-14 | M14x1.5 | 8 | 8 | 23 | 14 | 17 | |
4C-16 | M16x1.5 | 10 | 9 | 24 | 17 | 19 | |
4C-18 | M18x1.5 | 12 | 10 | 25 | 19 | 22 | |
4C-22 | M22x1,5 | 15 | 11 | 26 | 24 | 27 | |
4C-26 | M26X1.5 | 18 | 11.5 | 28 | 27 | 32 | |
4C-30 | M30x2 | 22 | 13.5 | 30 | 32 | 36 | 16L |
4C-30D | M30x1.5 | 22 | 13.5 | 30 | 32 | 36 | |
4C-36 | M36x2 | 28 | 14.5 | 31 | 41 | 41 | |
4C-36D | M36x1.5 | 28 | 14.5 | 31 | 41 | 41 | |
4C-45 | M45X2 | 35 | 14.5 | 36 | 46 | 50 | |
4C-45D | M45X1.5 | 35 | 14.5 | 36 | 46 | 50 | |
4C-52 | M52X2 | 42 | 16 | 39 | 55 | 60 | |
4D-14 | M14x1.5 | 6 | 11 | 26 | 14 | 17 | 63S |
4D-16 | M16x1.5 | 8 | 13 | 28 | 17 | 19 | |
4D-18 | M18x1.5 | 10 | 12.5 | 29 | 19 | 22 | |
4D-20 | M20x1.5 | 12 | 14.5 | 31 | 22 | 24 | |
4D-22 | M22x1,5 | 14 | 16 | 34 | 24 | 27 | |
4D-24 | M24x1.5 | 16 | 15.5 | 34 | 27 | 30 | 40S |
4D-30 | M30x2 | 20 | 17.5 | 39 | 32 | 36 | |
4D-36 | M36x2 | 25 | 20 | 44 | 38 | 46 | |
4D-42 | M42x2 | 30 | 20.5 | 47 | 46 | 50 | |
4D-52 | M52X2 | 38 | 23 | 54 | 55 | 60 | 31.5S |
Opmerking Als u geïnteresseerd bent om de adapter in complete set met snijring en moer te bestellen, moet u achtervoegsel "RN" invoegen na ons onderdeelnr. bijvoorbeeld 4C-30RN. | |||||||
2. DIN metrische kap draaibare 9C / D
DKO Swivel
DEEL NR. | Threa | TUBE OD | DIMENSIES | MPa | ||
F | D | L | L1 | S2 | ||
9C-12 | M12x1,5 | 6 | 15.5 | 17.5 | 14 | 31.5L |
9C-14 | M14x1.5 | 8 | 15.5 | 18 | 17 | |
9C-16 | M16x1.5 | 10 | 16.5 | 18 | 19 | |
9C-18 | M18x1.5 | 12 | 18 | 19.5 | 22 | |
9C-22 | M22x1,5 | 15 | 19.5 | 20 | 27 | |
9C-26 | M26X1.5 | 18 | 20 | 22 | 32 | |
9C-30 | M30X2 | 22 | 21.5 | 22.5 | 36 | 16L |
9C-36 | M36X2 | 28 | 22.5 | 24.5 | 41 | |
9C-45 | M45X2 | 35 | 25 | 29 | 55 | |
9C-52 | M52X2 | 42 | 27 | 31.5 | 60 | |
9D-14 | M14x1.5 | 6 | 16 | 18 | 17 | 63S |
9D-16 | M16x1.5 | 8 | 16.5 | 18.5 | 19 | |
9D-18 | M18x1.5 | 10 | 18 | 20 | 22 | |
9D-20 | M20x1,5 | 12 | 18.5 | 20.5 | 24 | |
9D-22 | M22x1,5 | 14 | 19 | 21.5 | 27 | |
9D-24 | M24X1.5 | 16 | 18.5 | 21.5 | 30 | 40S |
9D-30 | M30X2 | 20 | 22.5 | 25 | 36 | |
9D-36 | M36X2 | 25 | 23.5 | 28.5 | 46 | |
9D-42 | M42X2 | 30 | 25.5 | 32 | 50 | |
9D-52 | M52X2 | 38 | 26.5 | 36 | 60 | 31.5S |
3. DIN-metrische stekker Externe Hex PLEG

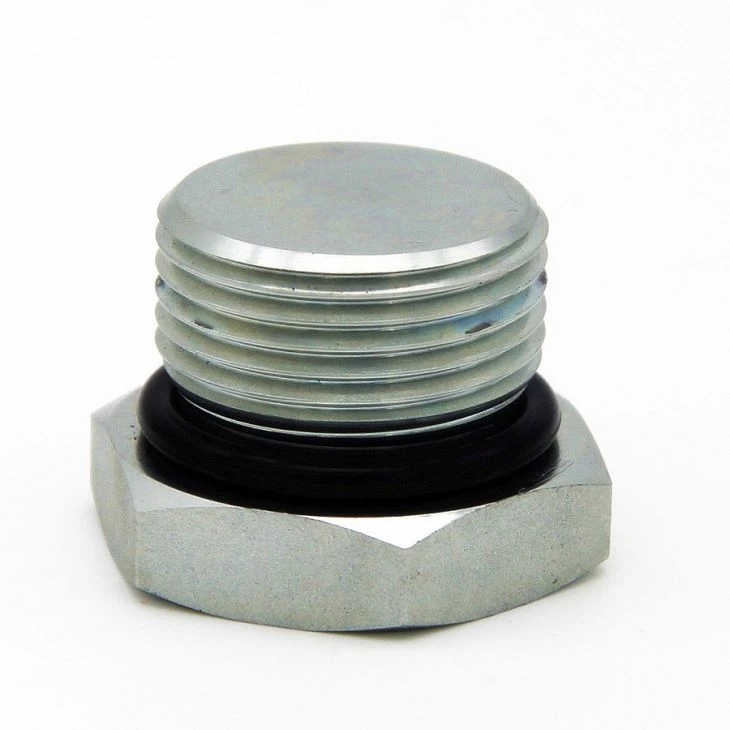

4H Voor oliepoort ISO 6149 O-ringafdichting
4. ISO-binnenzeskant-poortstekker PLIH
VSTI M-OR voor oliepoort ISO 6149 O-ringafdichting
5. Metrische plug Hollow Hex VSTI M / R ED
4MN-WD Mannelijke metrische draad ED-seal (voor poort ISO 9974)
4BN-WD Mannelijk BSPP-schroefdraad ED-afdichting (voor poort ISO 1179)
