Definitie: Onderdelen voor DIN 2353 snijringkoppelingen systeem, inclusief Moer, Functionele moer, snijring, O-ring, borgmoer, bonded voor banjo fittingen, metalen dichting, Eolastische afdichtring genaamd ED of WD ring, metrische borgring. Het service aan 24 deg conus connector, metrische stud afdichting componenten.
Methode van DIN Fittings Gebruik van componenten: 1. Componenten voor DIN 24 deg conus einde, Moer, functionele moer, snijring om de naadloze stalen buis aan te sluiten, De verzegelingsmanier is door de moer op de snijring te drukken om de pijp te bijten,
(1 is lichaam, 2 is moer, 3 is snijring)
Afdichtingscomponenten voor mannelijke draadeind, zoals volgt:
 O-ring ISO 6149-poort |  ED-ring DIN 3869 | |
 O-ring + borgring |  Bonded Washer zachte afdichting |  Metalen of messing ring |

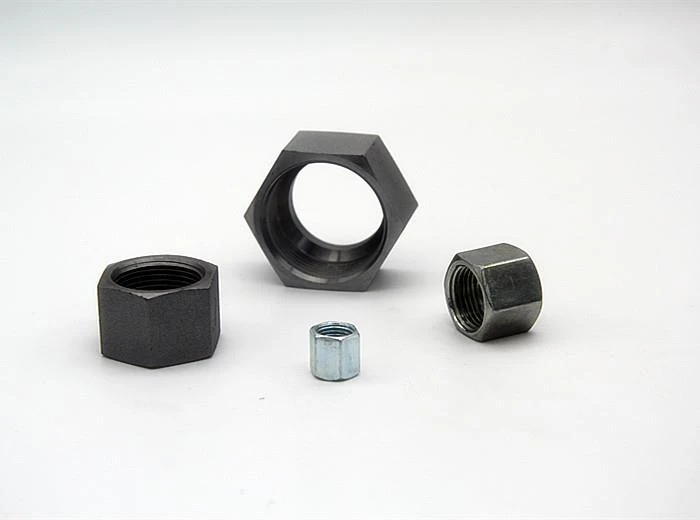

1. Moer DIN 3870 NL / NS
DEEL NR. | DRAAD | TUBE OD | DIMENSIES | MPa | ||
E | C | d | S2 | |||
NL-12 | M12x1,5 | 6 | 14.5 | 6 | 14 | L |
NL-14 | M14x1.5 | 8 | 14.5 | 8 | 17 | |
NL-16 | M16x1.5 | 10 | 15.5 | 10 | 19 | |
NL-18 | M18x1.5 | 12 | 15.5 | 12 | 22 | |
NL-22 | M22x1,5 | 15 | 17 | 15 | 27 | |
NL-26 | M26X1.5 | 18 | 18 | 18 | 32 | |
NL-30 | M30X2 | 22 | 20 | 22 | 36 | |
NL-30D | M30x1,5 | 22 | 19 | 22 | 36 | |
NL-36 | M36X2 | 28 | 21 | 28 | 41 | |
NL-36D | M36X1.5 | 28 | 21 | 28 | 41 | |
NL-45 | M45X2 | 35 | 24 | 35 | 50 | |
NL-45D | M45X1.5 | 35 | 25 | 35 | 50 | |
NL-52 | M52X2 | 42 | 24 | 42 | 60 | |
NS-14 | M14x1.5 | 6 | 16.5 | 6 | 17 | S |
NS-16 | M16x1.5 | 8 | 16.5 | 8 | 19 | |
NS-18 | M18x1.5 | 10 | 17.5 | 10 | 22 | |
NS-20 | M20x1,5 | 12 | 17.5 | 12 | 24 | |
NS-22 | M22x1,5 | 14 | 20.5 | 14 | 27 | |
NS-24 | M24X1.5 | 16 | 20.5 | 16 | 30 | |
NS-30 | M30X2 | 20 | 24 | 20 | 36 | |
NS-36 | M36X2 | 25 | 27 | 25 | 46 | |
NS-42 | M42X2 | 30 | 29 | 30 | 50 | |
NS-52 | M52X2 | 38 | 32.5 | 38 | 60 | |
2. Snijring DIN 3861
DEEL NR. | TUBE OD | DIMENSIES | Opmerking | |||
RL-06 | 6 | De L- en S-serie hebben dezelfde afmetingen | L | |||
RL-08 | 8 | |||||
RL-10 | 10 | |||||
RL-12 | 12 | |||||
RL-15 | 15 | |||||
RL-18 | 18 | |||||
RL-22 | 22 | |||||
RL-28 | 28 | |||||
RL-35 | 35 | |||||
RL-42 | 42 | |||||
RS-06 | 6 | S | ||||
RS-08 | 8 | |||||
RS-10 | 10 | |||||
RS-12 | 12 | |||||
RS-14 | 14 | |||||
RS-16 | 16 | |||||
RS-20 | 20 | |||||
RS-25 | 25 | |||||
RS-30 | 30 | |||||
RS-38 | 38 | |||||
3. ED-afdichtring voor BSPP en metrische draadaansluiting DIN 3869
DEEL NR. | E DRAAD | DIMENSIES | |
METRIEK | BSP | h | |
WD-B02 | M10X1 | G1 / 8" X28 | 1 |
WD-M12 | M12x1,5 | 1.5 | |
WD-B04 | M14x1.5 | G1 / 4" X19 | 1.5 |
WD-M16 | M16x1.5 | 1.5 | |
WD-B06 | G3 / 8" X19 | 1.5 | |
WD-M18 | M18x1.5 | 1.5 | |
WD-M20 | M20x1,5 | 1.5 | |
WD-B08 | G1 / 2" X14 | 1.5 | |
WD-M22 | M22x1,5 | 1.5 | |
M26X1.5 | |||
WD-B12 | M27X2 | G3 / 4" X14 | 1.5 |
WD-B16 | M33X2 | G1" X11 | 2 |
WD-B20 | M42X2 | G1.1 / 4" X11 | 2 |
WD-B24 | M48X2 | G1.1 / 2" X11 | 2 |
4. ISO 6149 O-ring voor metrische rechte schroefdraadpoort
5. Metrische O-ring + borgring voor ISO 9974-1 / DIN 3852-1Port
6. BSPP O-ring + borgring voor ISO 1179-1 / DIN 3852-2 poort
7. O-ring voor DKO draaimomenten, lasnippels en doppen
