Definitie: Verstelbaar uiteinde is buitenschroefdraad stud, het bestaat uit borgmoer, steunring, o-ringen en borgring. JIC fittingen zijn standaard einde van 37 graden metalen of metalen + o-ring afdichting om stalen buizen, adapters of slangassemblages aan te sluiten, verstelbare tapkoppelingen worden vaak aangetroffen op ellebogen, T-stukken en dwarsfittingen om de juiste plaatsing van de fittingen mogelijk te maken. Het is een normale connector van Tube-end naar alle stijlen van Port.
Methoden van instelbaar draadeinde: het zal worden geassembleerd met een borgmoer, terugsproeier, afdichting door O-ring of O-ring + borgring. Er zijn vier normen voor het afdichten van poorten als volgt:
Metrische draad + O-ring + O-ring vasthouden ISO 9974-poort
Metrische draad + O-ring ISO 6149-poort
UN / UNF-schroefdraad + O-ring ISO 11926 SAE J1926 ORB-poort
BSPP-schroefdraad + O-ring + borgring ISO 1179 / DIN 3852-poort
BSPP-schroefdraad + O-ring BS 5380-poort
Uitbarstings- en cyclische uithoudingsvermogenstests (impulsen) moeten worden uitgevoerd volgens ISO 19879.
Dimensie van de verstelbare UNF draad + O-ring ISO 11926-2 / -3 standaard neem dan contact met ons op.

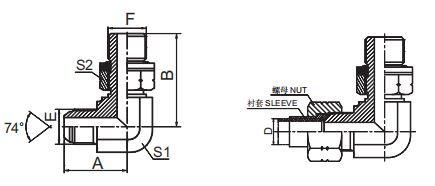

1. JIC-fitting instelbare drukelleboog 1JG9-OG
37 ° wijd uitlopend uiteinde. / BSPP O-ring + borgring
2. JIC fitting verstelbare nokbocht 45 ° elleboog 1JG4-OG
37 ° wijd uitlopend uiteinde. / BSPP O-ring + borgring
3. JIC-fitting verstelbare boutelleboog1JH9-OG
37 ° wijd uitlopend uiteinde. / Metrische O-ring + Vasthoudring ISO 9974 of metrische O-ring ISO 6149
4. JIC fitting verstelbare nokbocht 45 ° elleboog1JH4-OG
37 ° wijd uitlopend uiteinde. / Metrische O-ring + borgring ISO 9974 of metrische O-ring ISO 6149-3
5. JIC-fitting verstelbare boutelleboog 1JO9-OG
37 ° uitlopende kop / SAE O-ring Boss ISO 11926-3
6. JIC fitting verstelbare nokbocht 45 ° elleboog 1JO4-OG
37 ° uitlopende kop / SAE O-ring Boss ISO 11926-3
