DIN-fittingen instelbaar
video
DIN-fittingen instelbaar

DIN-fittingen instelbaar

Verstelbaar uiteinde is buitenschroefdraad, het bestaat uit borgmoer, steunring, o-ringen en borgring. DIN fittingen zijn standaard einde van 24 deg kegel connector en snijring fittingen om stalen buis, adapters of slang montage te verbinden, verstelbare stud fittingen zijn vaak te vinden op Elleboog, Tee en Cross Fittings om de juiste oriëntatie van de fittingen mogelijk te maken.
Aanvraag sturen
Praat nu
Beschrijving

Definitie: Verstelbaar uiteinde is buitenschroefdraad stud, het bestaat uit borgmoer, steunring, o-ringen en borgring. DIN fittingen zijn standaard einde van 24 deg kegel connector en snijring fittingen om stalen buis, adapters of slang montage te verbinden, verstelbare stud fittingen zijn vaak te vinden op Elleboog, Tee en Cross Fittings om de juiste oriëntatie van de fittingen mogelijk te maken.


Methoden van instelbaar draadeinde: het zal worden geassembleerd met een borgmoer, terugsproeier, afdichting door O-ring of O-ring + borgring. Er zijn vier normen voor het afdichten van poorten als volgt:

Metrische draad + O-ring + O-ring vasthouden (ISO 9974)

Metrische draad + O-ring ISO 6149

UN / UNF draad + O-ring ISO 11926 SAE J1926 ORB

BSPP-draad + O-ring + borgring (ISO 1179)

Uitbarstings- en cyclische uithoudingsvermogenstests (impulsen) moeten worden uitgevoerd volgens ISO 19879.

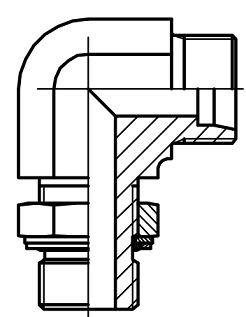

image001image003


Afmetingen, werkdruk, prestaties, vlakheid en pasvorm van instelbare nokken, sluitringen, O-ringen, aanduidingen van noppen, neem contact met ons op per e-mail.

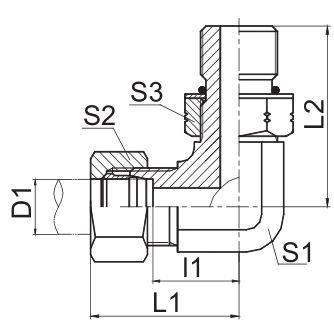

1. Elleboogfittingen Verstelbaar 1CH9 / 1DH9

24 deg cone end / Verstelbare Stud einde O-ring ISO 6149 of O-ring + borgring ISO 9974

1CH4 / 1DH4 voor indicatie van de elleboogvorm van 45 graden



DEEL NR.

DRAAD

D1

O RING

DIMENSIES

MPa

E

F

TUBE OD

l1

L1

L2

S1

S2

S3

1CH9-12-10OG

M12x1,5

M10X1

6

O08.1X1.6

13

28

26.5

11

14

14

31.5L

1CH9-14-12OG

M14x1.5

M12x1,5

8

O09.3X2.4

15.5

30.5

32

14

17

17

1CH9-16-14OG

M16x1.5

M14x1.5

10

O11.3X2.4

17.5

32.5

34

16

19

19

1CH9-18-16OG

M18x1.5

M16x1.5

12

O13.3X2.4

19

34

36

19

22

22

1CH9-22-18OG

M22x1,5

M18x1.5

15

O15.3X2.4

22

37

39.5

22

27

24

1CH9-26-22OG

M26X1.5

M22x1,5

18

O19.3X2.4

25.5

42

43.5

27

32

27

1CH9-30-27OG

M30X2

M27X2

22

O23.5X3.0

29.3

45.8

50

30

36

32

16L

1CH9-36-33OG

M36X2

M33X2

28

O29.5X3.0

33.3

49.8

54

36

41

41

1DH9-14-12OG

M14x1.5

M12x1,5

6

O09.3X2.4

17.5

32.5

32

14

17

17

63S

1DH9-16-14OG

M16x1.5

M14x1.5

8

O11.3X2.4

18.7

33.7

34

16

19

19

1DH9-18-16OG

M18x1.5

M16x1.5

10

O13.3X2.4

19.5

36

36

19

22

22

1DH9-20-18OG

M20x1,5

M18x1.5

12

O15.3X2.4

19.5

36

37

19

24

24

1DH9-22-20OG

M22x1,5

M20x1,5

14

O17.3X2.4

23

41

40

22

27

27

1DH9-24-22OG

M24X1.5

M22x1,5

16

O19.3X2.4

24

42

37.5

24

30

27

1DH9-30-27OG

M30X2

M27X2

20

O23.5X3.0

28.3

49.8

50

30

36

32

40S

1DH9-36-33OG

M36X2

M33X2

25

O29.5X3.0

32.8

56.8

54

36

46

41

1DH9-42OG

M42X2

M42X2

30

O38.5X3.0

36.2

62.7

57.2

41

50

50

Opmerking: Als u geïnteresseerd bent om de adapter in complete set met snijring en moer te bestellen, moet u achtervoegsel "RN" invoegen na ons onderdeelnr. bijvoorbeeld 1DH9-20-18OG / RN.


2. Elleboogfittingen Verstelbaar 1CO9 / 1DO9

24 deg cone end / Verstelbare Stud einde O-ring ISO 11926

1CO4 / 1DO4 voor indicatie van 45 graden elleboogvorm



DEEL NR.

DRAAD

TUBE OD

DIMENSIES

MPa

E

F

D1

l1

L1

L2

S1

S2

S3

1CO9-12-04OG

M12x1,5

7/16" X20

6

13

28

27.2

11

14

17

31.5L

1CO9-14-06OG

M14x1.5

9/16" X18

8

15.5

30.5

31.8

14

17

19

1CO9-16-06OG

M16x1.5

9/16" X18

10

17.5

32.5

33.3

16

19

19

1CO9-18-08OG

M18x1.5

3/4" X16

12

19

34

37.5

19

22

24

1CO9-22-10OG

M22x1,5

7/8" X14

15

22

37

44

22

27

27

1CO9-22-08OG

M22x1,5

3/4" X16

15

22

37

39.5

22

27

24

1CO9-26-12OG

M26X1.5

1.1 / 16" X12

18

25.5

42

51

27

32

32

1CO9-30-12OG

M30X2

1.1 / 16" X12

22

29.3

45.8

53.5

30

36

32

16L

1CO9-36-12OG

M36X2

1.1 / 16" X12

28

33.5

47.8

57.5

36

41

41

1CO9-36-16OG

M36X2

1.5 / 16" X12

28

33.3

49.8

57.5

36

41

41

1CO9-45-20OG

M45X2

1.5 / 8" X12

35

39.2

60.7

63

48

50

50

1CO9-52-24OG

M52X2

1.7 / 8" X12

42

44.8

67.8

70.5

55

60

55

1DO9-14-04OG

M14x1.5

7/16" X20

6

17.5

32.5

30

14

17

17

63S

1DO9-16-06OG

M16x1.5

9/16" X18

8

18.7

33.7

33.3

16

19

19

1DO9-18-06OG

M18x1.5

9/16" X18

10

19.5

36

33.5

19

22

19

1DO9-18-08OG

M18x1.5

3/4" X16

10

19.5

36

37.5

19

22

24

1DO9-20-08OG

M20x1,5

3/4" X16

12

19.5

36

37.5

19

24

24

1DO9-22-10OG

M22x1,5

7/8" X14

14

23

41

44

22

27

27

1DO9-24-10OG

M24X1.5

7/8" X14

16

24

42.5

46.5

24

30

27

40S

1DO9-30-12OG

M30X2

1.1 / 16" X12

20

28.3

49.8

53.5

30

36

32

1DO9-36-16OG

M36X2

1.5 / 16" X12

25

32.8

56.8

57.5

36

46

41

1DO9-42-20OG

M42X2

1.5 / 8" X12

30

36.2

62.7

59.5

41

50

50

1DO9-52-24OG

M52X2

1.7 / 8" X12

38

45.8

76.8

70.5

55

60

55

31.5S

Opmerking: Als u geïnteresseerd bent om de adapter in complete set met snijring en moer te bestellen, moet u achtervoegsel "RN" invoegen na ons onderdeelnr. bijvoorbeeld 1CO9-30-120G / RN.


3. Elleboogfittingen Verstelbaar 1CG9 / 1DG9

24 deg cone end / Verstelbare Stud einde O-ring + borgring ISO 1179

1CG4 / 1DG4 voor indicatie van de elleboogvorm van 45 graden



DEEL NR.

DRAAD

TUBE OD

DIMENSIES

MPa

E

F

D1

l1

L1

L2

S1

S2

S3

1CG9-12-02OG

M12x1,5

G1 / 8" X28

6

13

28

26.2

11

14

14

31.5L

1CG9-14-04OG

M14x1.5

G1 / 4" X19

8

15.5

30.5

31.3

14

17

19

1CG9-16-04OG

M16x1.5

G1 / 4" X19

10

17.5

32.5

32.5

16

19

19

1CG9-16-06OG

M16x1.5

G3 / 8" X19

10

17.5

32.5

35.8

16

19

22

1CG9-18-06OG

M18x1.5

G3 / 8" X19

12

19

34

36.8

19

22

22

1CG9-22-08OG

M22x1,5

G1 / 2" X14

15

22

37

43.2

22

27

27

1CG9-26-08OG

M26X1.5

G1 / 2" X14

18

25.5

42

46

27

32

27

1CG9-26-12OG

M26X1.5

G3 / 4" X14

18

25.5

42

49.3

27

32

32

1CG9-30-12OG

M30X2

G3 / 4" X14

22

29.3

45.8

52

30

36

32

16L

1CG9-30-16OG

M30X2

G1" X11

22

31.5

48

53

33

36

41

1CG9-36-16OG

M36X2

G1" X11

28

33

49.8

56

36

41

41

1CG9-36-20OG

M36X2

G1.1 / 4" X11

28

36

52.8

59

41

41

50

1CG9-45-20OG

M45X2

G1.1 / 4" X11

35

39.2

60.7

63

48

50

50

1CG9-52-24OG

M52X2

G1.1 / 2" X11

42

44.8

67.8

68.5

55

60

55

1DG9-14-04OG

M14x1.5

G1 / 4" X19

6

17.5

32.5

31.3

14

17

19

63S

1DG9-16-04OG

M16x1.5

G1 / 4" X19

8

18.7

33.7

32.5

16

19

19

1DG9-16-06OG

M16x1.5

G3 / 8" X19

8

18.7

33.7

35.8

16

19

22

1DG9-18-06OG

M18x1.5

G3 / 8" X19

10

19.5

36

36.8

19

22

22

1DG9-20-06OG

M20x1,5

G3 / 8" X19

12

19.5

36

36.8

19

24

22

1DG9-22-08OG

M22x1,5

G1 / 2" X14

14

23

41

43.2

22

27

27

1DG9-24-08OG

M24X1.5

G1 / 2" X14

16

24

42.5

43

24

30

27

40S

1DG9-30-12OG

M30X2

G3 / 4" X14

20

28

49.5

52

30

36

32

1DG9-36-16OG

M36X2

G1" X11

25

32.8

56.8

56

36

46

41

1DG9-42-20OG

M42X2

G1.1 / 4" X11

30

36.2

62.7

58

41

50

50

1DG9-52-24OG

M52X2

G1.1 / 2" X11

38

45.8

76.8

68.5

55

60

55

31.5S

Opmerking: Als u geïnteresseerd bent om de adapter in complete set met snijring en moer te bestellen, moet u achtervoegsel "RN" invoegen na ons onderdeelnr. bijvoorbeeld 1CG9-30-12OG / RN.


4. Draai de tee-fittingen Verstelbaar ACCH / ADDH

24 deg conus / 24 deg conus / Verstelbare Stud einde O-ring ISO 6149 of O-ring + borgring ISO 9974



DEEL NR.

DRAAD

D1, D2

O RING

DIMENSIES

MPa

E, F

G

TUBE OD

L1, L2

L1, L2

L3

S1

S2, S3

S4

ACCH-12-12-10OG

M12x1,5

M10X1

6

O08.1X1.6

13

28

26.5

11

14

14

31.5L

ACCH-14-14-12OG

M14x1.5

M12x1,5

8

O09.3X2.4

15.5

30.5

32

14

17

17

ACCH-16-16-14OG

M16x1.5

M14x1.5

10

O11.3X2.4

17.5

32.5

34

16

19

19

ACCH-18-18-16OG

M18x1.5

M16x1.5

12

O13.3X2.4

19

34

36

19

22

22

ACCH-22-22-18OG

M22x1,5

M18x1.5

15

O15.3X2.4

22

37

39.5

22

27

24

ACCH-26-26-22OG

M26X1.5

M22x1,5

18

O19.3X2.4

25.5

42

43.5

27

32

27

ACCH-30-30-27OG

M30X2

M27X2

22

O23.5X3.0

29.3

45.8

50

30

36

32

16L

ACCH-36-36-33OG

M36X2

M33X2

28

O29.2X3.0

33.3

49.8

54

36

41

41

ADDH-14-14-12OG

M14x1.5

M12x1,5

6

O09.3X2.4

17.5

32.5

32

14

17

17

63S

ADDH-16-16-14OG

M16x1.5

M14x1.5

8

O11.3X2.4

18.7

33.7

34

16

19

19

ADDH-18-18-16OG

M18x1.5

M16x1.5

10

O13.3X2.4

19.5

36

36

19

22

22

ADDH-20-20-18OG

M20x1,5

M18x1.5

12

O15.3X2.4

19.5

36

37

19

24

24

ADDH-24-24-22OG

M24X1.5

M22x1,5

16

O19.3X2.4

24

42

37.5

24

30

27

ADDH-30-30-27OG

M30X2

M27X2

20

O23.5X3.0

28.3

49.8

50

30

36

32

40S

ADDH-36-36-33OG

M36X2

M33X2

25

O29.2X3.0

32.8

56.8

54

36

46

41

ADDH-42-42-42OG

M42X2

M42X2

30

O38.5X3.0

36.2

62.7

57.2

41

50

50

Opmerking: 1. Als u geïnteresseerd bent om de adapter in complete set met snijring en moer te bestellen, moet u achtervoegsel "RN" invoegen na ons onderdeelnr. bijvoorbeeld ACCH-30-30-27OG / RN.
2. G-uiteinde is verbonden met ISO 9974-1-poort en verbonden met ISO 6149-1-poort zonder borgring.


5. Draai de tee-fittingen Verstelbare ACCO / ADDO

24 deg cone / 24 deg cone / Verstelbare Stud End O-ring ISO 11926




DEEL NR.

DRAAD

TUBE OD

DIMENSIES

MPa

E, F

G

D1, D2

L1, L2

L1, L2

L3

S1

S2, S3

S4

ACCO-12-12-04OG

M12x1,5

7/16" X20

6

13

28

27.2

11

14

17

31.5L

ACCO-14-14-06OG

M14x1.5

9/16" X18

8

15.5

30.5

31.8

14

17

19

ACCO-16-16-06OG

M16x1.5

9/16" X18

10

17.5

32.5

33.3

16

19

19

ACCO-18-18-08OG

M18x1.5

3/4" X16

12

19

34

37.5

19

22

24

ACCO-22-22-10OG

M22x1,5

7/8" X14

15

22

37

44

22

27

27

ACCO-26-26-12OG

M26X1.5

1.1 / 16" X12

18

25.5

42

51

27

32

32

ACCO-30-30-12OG

M30X2

1.1 / 16" X12

22

29.3

45.8

53.5

30

36

32

16L

ACCO-36-36-16OG

M36X2

1.5 / 16" X12

28

33.3

49.8

57.5

36

41

41

ACCO-45-45-20OG

M45X2

1.5 / 8" X12

35

39.2

60.7

63

48

50

50

ADDO-14-14-04OG

M14x1.5

7/16" X20

6

17.5

32.5

30

14

17

17

63S

ADDO-16-16-06OG

M16x1.5

9/16" X18

8

18.7

33.7

33.3

16

19

19

ADDO-18-18-06OG

M18x1.5

9/16" X18

10

19.5

36

33.5

19

22

19

ADDO-20-20-08OG

M20x1,5

3/4" X16

12

19.5

36

37.5

19

24

24

ADDO-22-22-10OG

M22x1,5

7/8" X14

14

23

41

44

22

27

27

ADDO-24-24-10OG

M24X1.5

7/8" X14

16

24

42.5

46.5

24

30

27

40S

ADDO-30-30-12OG

M30X2

1.1 / 16" X12

20

28.3

49.8

53.5

30

36

32

ADDO-36-36-16OG

M36X2

1.5 / 16" X12

25

32.8

56.8

57.5

36

46

41

ADDO-42-42-20OG

M42X2

1.5 / 8" X12

30

36.2

62.7

59.5

41

50

50

Opmerking: Als u geïnteresseerd bent om de adapter in complete set met snijring en moer te bestellen, moet u achtervoegsel "RN" invoegen na ons onderdeelnr. bijvoorbeeld ACCO-30-30-12OG / RN.


6. Voer de tee-fittingen af Verstelbare ACCG / ADDG

24 deg cone / 24 deg cone / Verstelbare Stud End O-ring + borgring ISO 1179



DEEL NR.

DRAAD

TUBE OD

DIMENSIES

MPa

E, F

G

D1, D2

L1, L2

L1, L2

L3

S1

S2, S3

S4

ACCG-12-12-02OG

M12x1,5

G1 / 8" X28

6

13

28

26.2

11

14

14

31.5
L

ACCG-14-14-04OG

M14x1.5

G1 / 4" X19

8

15.5

30.5

31.3

14

17

19

ACCG-16-16-04OG

M16x1.5

G1 / 4" X19

10

17.5

32.5

32.5

16

19

19

ACCG-18-18-06OG

M18x1.5

G3 / 8" X19

12

19

34

36.8

19

22

22

ACCG-22-22-08OG

M22x1,5

G1 / 2" X14

15

22

37

43.2

22

27

27

ACCG-26-26-08OG

M26X1.5

G1 / 2" X14

18

25.5

42

46.5

27

32

27

ACCG-30-30-12OG

M30X2

G3 / 4" X14

22

29.3

45.8

52

30

36

32

16
L

ACCG-36-36-16OG

M36X2

G1" X11

28

33.3

49.8

56

36

41

41

ACCG-45-45-20OG

M45X2

G1.1 / 4" X11

35

39.2

60.7

63

48

50

50

ADDG-14-14-04OG

M14x1.5

G1 / 4" X19

6

17.5

32.5

31.3

14

17

19

63S

ADDG-16-16-04OG

M16x1.5

G1 / 4" X19

8

18.7

33.7

32.5

16

19

19

ADDG-18-18-06OG

M18x1.5

G3 / 8" X19

10

19.5

36

36.8

19

22

22

ADDG-20-20-06OG

M20x1,5

G3 / 8" X19

12

19.5

36

36.8

19

24

22

ADDG-22-22-08OG

M22x1,5

G1 / 2" X14

14

23

41

43.2

22

27

27

ADDG-24-24-08OG

M24X1.5

G1 / 2" X14

16

24

42.5

44

24

30

27

40S

ADDG-30-30-12OG

M30X2

G3 / 4" X14

20

28.3

49.8

52

30

36

32

ADDG-36-36-16OG

M36X2

G1" X11

25

32.8

56.8

56

36

46

41

ADDG-42-42-20OG

M42X2

G1.1 / 4" X11

30

36.2

62.7

58

41

50

50

Opmerking: Als u geïnteresseerd bent om de adapter in complete set met snijring en moer te bestellen, moet u het achtervoegsel "RN" invoegen na ons onderdeelnummer, bijvoorbeeld ACCG-18-18-06OG / RN.


7. Tak Tee Fittings Verstelbare ACHC / ADHD

24 deg conus / Verstelbare Stud einde O-ring ISO 6149 of O-ring + borgring ISO 9974/24 deg cone




DEEL NR.

DRAAD

D1, D2

O-ring

DIMENSIES

MPa

E, G

F

TUBE OD

L1, L2

L1, L2

L3

S1

S2, S4

S3

ACHC-12-10-12OG

M12x1,5

M10X1

6

O08.1X1.6

13

28

26.5

11

14

14

31.5L

ACHC-14-12-14OG

M14x1.5

M12x1,5

8

O09.3X2.4

15.5

30.5

32

14

17

17

ACHC-16-14-16OG

M16x1.5

M14x1.5

10

O11.3X2.4

17.5

32.5

34

16

19

19

ACHC-18-16-18OG

M18x1.5

M16x1.5

12

O13.3X2.4

19

34

36

19

22

22

ACHC-22-18-22OG

M22x1,5

M18x1.5

15

O15.3X2.4

22

37

39.5

22

27

24

ACHC-26-22-26OG

M26X1.5

M22x1,5

18

O19.3X2.4

25.5

42

43.5

27

32

27

ACHC-30-27-30OG

M30X2

M27X2

22

O23.5X3.0

29.3

45.8

50

30

36

32

16

ACHC-36-33-36OG

M36X2

M33X2

28

O29.2X3.0

33.3

49.8

54

36

41

41

ADHD-14-12-14OG

M14x1.5

M12x1,5

6

O09.3X2.4

17.5

32.5

32

14

17

17

63S

ADHD-16-14-16OG

M16x1.5

M14x1.5

8

O11.3X2.4

18.7

33.7

34

16

19

19

ADHD-18-16-18OG

M18x1.5

M16x1.5

10

O13.3X2.4

19.5

36

36

19

22

22

ADHD-20-18-20OG

M20x1,5

M18x1.5

12

O15.3X2.4

19.5

36

37

19

24

24

ADHD-24-22-24OG

M24X1.5

M22x1,5

16

O19.3X2.4

24

42

37.5

24

30

27

ADHD-30-27-30OG

M30X2

M27X2

20

O23.5X3.0

28.3

49.8

50

30

36

32

40S

ADHD-36-33-36OG

M36X2

M33X2

25

O29.2X3.0

32.8

56.8

54

36

46

41

ADHD-42-42-42OG

M42X2

M42X2

30

O38.5X3.0

36.2

62.7

57.2

41

50

50

Opmerking: 1. Als u geïnteresseerd bent om de adapter in complete set met snijring en moer te bestellen, moet u achtervoegsel "RN" invoegen na ons onderdeelnr. bijvoorbeeld ACHC-30-27-30OG / RN.
2. F-uiteinde is verbonden met ISO 9974-1 poort en verbonden met ISO 6149-1 poort zonder borgring.


8. Tak Tee Fittings Verstelbare ACOC / ADOD

24 deg conus / Verstelbare Stud einde O-ring ISO 11926/24 deg cone



DEEL NR.

DRAAD

TUBE OD

DIMENSIES

MPa

E, G

F

D1, D2

L1, L2

L1, L2

L3

S1

S2, S4

S3

ACOC-12-04-12OG

M12x1,5

7/16" X20

6

13

28

27.2

11

14

17

31.5L

ACOC-14-06-14OG

M14x1.5

9/16" X18

8

15.5

30.5

31.8

14

17

19

ACOC-16-06-16OG

M16x1.5

9/16" X18

10

17.5

32.5

33.3

16

19

19

ACOC-18-08-18OG

M18x1.5

3/4" X16

12

19

34

37.5

19

22

24

ACOC-22-10-22OG

M22x1,5

7/8" X14

15

22

37

44

22

27

27

ACOC-26-12-26OG

M26X1.5

1.1 / 16" X12

18

25.5

42

51

27

32

32

ACOC-30-12-30OG

M30X2

1.1 / 16" X12

22

29.3

45.8

53.5

30

36

32

16L

ACOC-36-16-36OG

M36X2

1.5 / 16" X12

28

33.3

49.8

57.5

36

41

41

ACOC-45-20-45OG

M45X2

1.5 / 8" X12

35

39.2

60.7

63

48

50

50

ADOD-14-04-14OG

M14x1.5

7/16" X20

6

17.5

32.5

30

14

17

17

63S

ADOD-16-06-16OG

M16x1.5

9/16" X18

8

18.7

33.7

33.3

16

19

19

ADOD-18-06-18OG

M18x1.5

9/16" X18

10

19.5

36

33.5

19

22

19

ADOD-20-08-20OG

M20x1,5

3/4" X16

12

19.5

36

37.5

19

24

24

ADOD-22-10-22OG

M22x1,5

7/8" X14

14

23

41

44

22

27

27

ADOD-24-10-24OG

M24X1.5

7/8" X14

16

24

42.5

46.5

24

30

27

40S

ADOD-30-12-30OG

M30X2

1.1 / 16" X12

20

28.3

49.8

53.5

30

36

32

ADOD-36-16-36OG

M36X2

1.5 / 16" X12

25

32.8

56.8

57.5

36

46

41

ADOD-42-20-42OG

M42X2

1.5 / 8" X12

30

36.2

62.7

59.5

41

50

50

Opmerking: Als u geïnteresseerd bent om de adapter in complete set met snijring en moer te bestellen, moet u achtervoegsel "RN" invoegen na ons onderdeelnr. bijvoorbeeld ACOC-30-12-30OG / RN.


9. Tak Tee Fittings Verstelbare ACGC / ADGD

24 deg conus / Verstelbare Stud einde O-ring + borgring ISO 1179/24 deg cone



DEEL NR.

DRAAD

TUBE OD

DIMENSIES

MPa

E, G

F

D1, D2

L1, L2

L1, L2

L3

S1

S2, S4

S3

ACGC-12-02-12OG

M12x1,5

G1 / 8" X28

6

13

28

26.2

11

14

14

31.5L

ACGC-14-04-14OG

M14x1.5

G1 / 4" X19

8

15.5

30.5

31.3

14

17

19

ACGC-16-04-16OG

M16x1.5

G1 / 4" X19

10

17.5

32.5

32.5

16

19

19

ACGC-18-06-18OG

M18x1.5

G3 / 8" X19

12

19

34

36.8

19

22

22

ACGC-22-08-22OG

M22x1,5

G1 / 2" X14

15

22

37

43.2

22

27

27

ACGC-26-08-26OG

M26X1.5

G1 / 2" X14

18

25.5

42

46.5

27

32

27

ACGC-30-12-30OG

M30X2

G3 / 4" X14

22

29.3

45.8

52

30

36

32

16L

ACGC-36-16-36OG

M36X2

G1" X11

28

33.3

49.8

56

36

41

41

ACGC-45-20-45OG

M45X2

G1.1 / 4" X11

35

39.2

60.7

63

48

50

50

ADGD-14-04-14OG

M14x1.5

G1 / 4" X19

6

17.5

32.5

31.3

14

17

19

63S

ADGD-16-04-16OG

M16x1.5

G1 / 4" X19

8

18.7

33.7

32.5

16

19

19

ADGD-18-06-18OG

M18x1.5

G3 / 8" X19

10

19.5

36

36.8

19

22

22

ADGD-20-06-20OG

M20x1,5

G3 / 8" X19

12

19.5

36

36.8

19

24

22

ADGD-22-08-22OG

M22x1,5

G1 / 2" X14

14

23

41

43.2

22

27

27

ADGD-24-08-24OG

M24X1.5

G1 / 2" X14

16

24

42.5

44

24

30

27

40S

ADGD-30-12-30OG

M30X2

G3 / 4" X14

20

28.3

49.8

52

30

36

32

ADGD-36-16-36OG

M36X2

G1" X11

25

32.8

56.8

56

36

46

41

ADGD-42-20-42OG

M42X2

G1.1 / 4" X11

30

36.2

62.7

58

41

50

50

Opmerking: Als u geïnteresseerd bent om de adapter in complete set met snijring en moer te bestellen, moet u achtervoegsel "RN" invoegen na ons onderdeelnr. bijvoorbeeld ACGC-18-06-18OG / RN.


Populaire tags: DIN-hulpstukken verstelbaar, China, fabrikanten, leveranciers, gewoonte, messing, swagelok, Parker, Stauff, Brennan, roestvrij staal

Misschien vind je dit ook leuk
Aanvraag sturen
Productcategorie
nieuwste producten
Neem contact op met ons

(0/10)

clearall
