Producttypen: Metrische bijttype buisfittingen-buis-naar-buisconnector; Tube naar Swivel connector;
Industriestandaarden: DIN 2353, ISO 8434-1, DIN 3861,
Verbinding E naar F-stijl: 24 ° conusuiteinde naar schot, zwenkbaar met O-ring, lasbaar / lasbaar, tapeind, verloopstuk
Vorm: Recht, Elleboog, 45 graden elleboog, verloopstuk, T-stuk, Kruis, schot etc.
Werkdruk: 16-80 Mpa
Fittingen materiaal: messing; Koolstofstaal; Roestvrij staal
Toepassing: Landbouwuitrusting, Automobielproces, Chemische overdracht, Bouwuitrusting, Brandstofoverdracht, Hydraulisch, Productieapparatuur, Marine, Materiaalbehandeling, Mobiele uitrusting, Olieveld, Verpakkingen, Transport

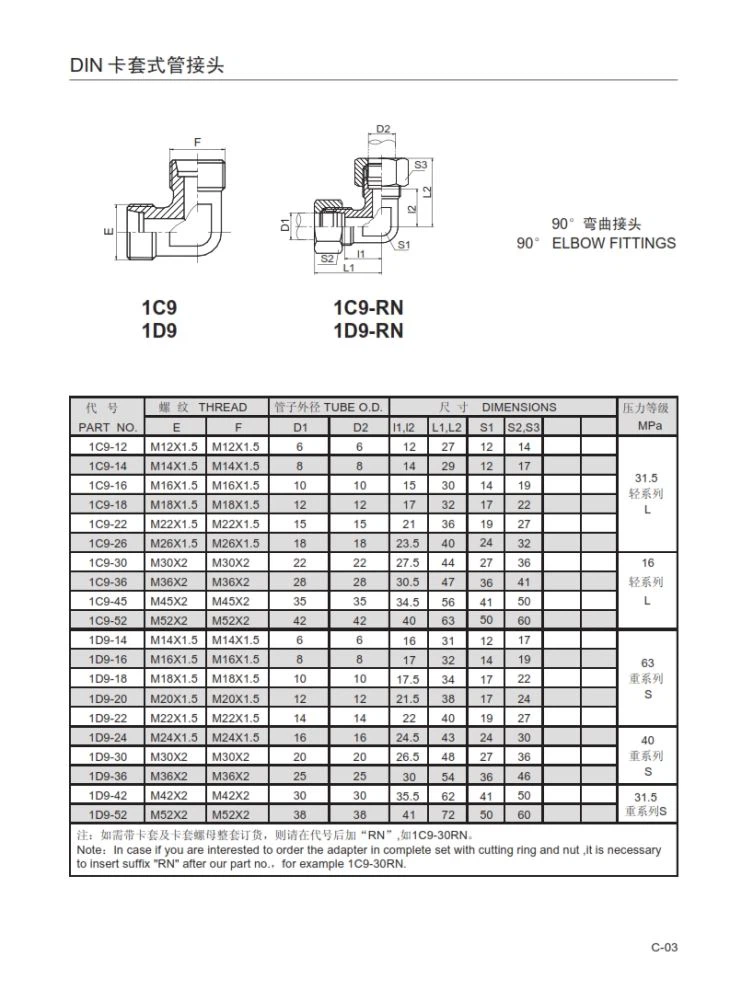

1C9 / 1D9-RN Elleboogverbindingsbuisfittingen DIN 2352 Afmetingen Maattabel als volgt
DEEL NR. | DRAAD | DRAAD | BUIS OD |
E | F | D2 | |
1C9-12 | M12x1,5 | M12x1,5 | 6 |
1C9-14 | M14x1.5 | M14x1.5 | 8 |
1C9-16 | M16x1.5 | M16x1.5 | 10 |
1C9-18 | M18x1.5 | M18x1.5 | 12 |
1C9-22 | M22x1,5 | M22x1,5 | 15 |
1C9-26 | M26X1.5 | M26X1.5 | 18 |
1C9-30 | M30X2 | M30X2 | 22 |
1C9-36 | M36X2 | M36X2 | 28 |
1C9-45 | M45X2 | M45X2 | 35 |
1C9-52 | M52X2 | M52X2 | 42 |
1D9-14 | M14x1.5 | M14x1.5 | 6 |
1D9-16 | M16x1.5 | M16x1.5 | 8 |
1D9-18 | M18x1.5 | M18x1.5 | 10 |
1D9-20 | M20x1,5 | M20x1,5 | 12 |
1D9-22 | M22x1,5 | M22x1,5 | 14 |
1D9-24 | M24X1.5 | M24X1.5 | 16 |
1D9-30 | M30X2 | M30X2 | 20 |
1D9-36 | M36X2 | M36X2 | 25 |
1D9-42 | M42X2 | M42X2 | 30 |
1D9-52 | M52X2 | M52X2 | 38 |
