Soorten NPT-adapters: mannelijke of vrouwelijke adapter
Productstandaard: ISO 11926-3, SAE J514 en BS 5200
Grootte van NPT-adapters maattabel is 1/8 NPT, 1/4 NPT, 3/8 NP, 1/2 NPT, 3/4 NPT, 1 "NPT etc.
Materiaal: koolstofstaal, roestvrij staal of koperlegering
Vorm van NPT-adapters: recht, elleboog, T-stuk, kruis, verloopstuk etc.
NPT-fittingadapters voor draaifitting, metrische adapter, bspp-adapter, sae-adapter enz.

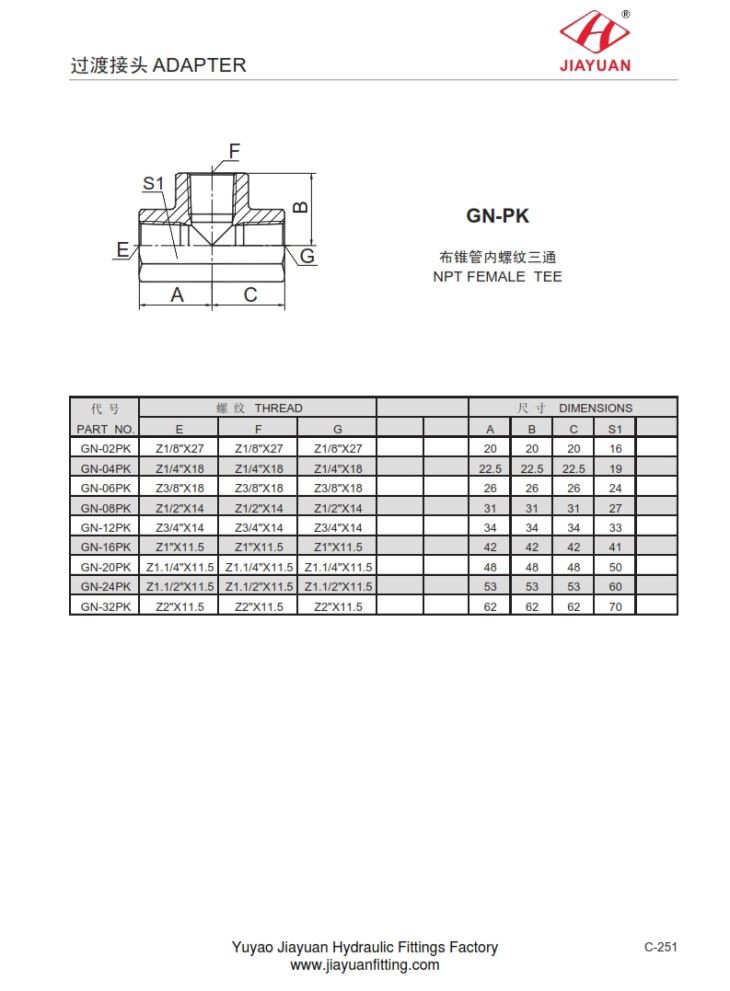

GN-PK NPT VROUWELIJK T-STUK adapterafmetingen als volgt:
PA RT NEE . | T HR EA D | DIM E N S I O NS | ||||||
E | F | G | EEN | B | C | S 1 | ||
G N - 02 P K | Z 1/8 " X 27 | Z 1/8 " X 27 | Z 1/8 " X 27 | 20 | 20 | 20 | 16 | |
G N - 04 P K | Z 1/4 " X 18 | Z 1/4 " X 18 | Z 1/4 " X 18 | 22.5 | 22.5 | 22.5 | 19 | |
G N - 06 P K | Z 3/8 " X 18 | Z 3/8 " X 18 | Z 3/8 " X 18 | 26 | 26 | 26 | 24 | |
G N - 08 P K | Z 1/2 " X 14 | Z 1/2 " X 14 | Z 1/2 " X 14 | 31 | 31 | 31 | 27 | |
G N - 12 P K | Z 3/4 " X 14 | Z 3/4 " X 14 | Z 3/4 " X 14 | 34 | 34 | 34 | 33 | |
G N - 16 P K | Z 1 " X 11.5 | Z 1 " X 11.5 | Z 1 " X 11.5 | 42 | 42 | 42 | 41 | |
G N - 20 P K | Z 1.1 / 4 " X 11.5 | Z 1.1 / 4 " X 11.5 | Z 1.1 / 4 " X 11.5 | 48 | 48 | 48 | 50 | |
G N - 24 P K | Z 1.1 / 2 " X 11.5 | Z 1.1 / 2 " X 11.5 | Z 1.1 / 2 " X 11.5 | 53 | 53 | 53 | 60 | |
G N - 32 P K | Z 2 " X 11.5 | Z 2 " X 11.5 | Z 2 " X 11.5 | 62 | 62 | 62 | 70 | |
