Producttypen: 1FO9-OG / LL o fittingen van ringafdichtingen
Industriestandaarden: SAE J1453, ISO 11926-2
Verbinding E naar F-stijl:
90 ° ELLEBOOG ORFS MANNELIJKE O-RING / LANGERE SAE O-RING BOSS S-SERIE
Vorm: Elleboog
ORFS-fittingen Werkdruk: 3215 psi tot 5800 psi, 216 bar tot 400 bar.
Wij bieden ook platte vlak Orfs o ring maten kit en O ring gezicht afdichting ontwerp.
Verschil tussen o-ringafdichtingsring en o-ringafdichtingsring
Fittingen materiaal: messing; Koolstofstaal; Roestvrij staal
Toepassing: Landbouwuitrusting, Automotive Process, Chemische overdracht, Bouwuitrusting, Brandstofoverdracht, Hydraulisch, Productieapparatuur, Marine, Materiaalbehandeling, Mobiele uitrusting, Olieveld, Verpakkingen, Transport

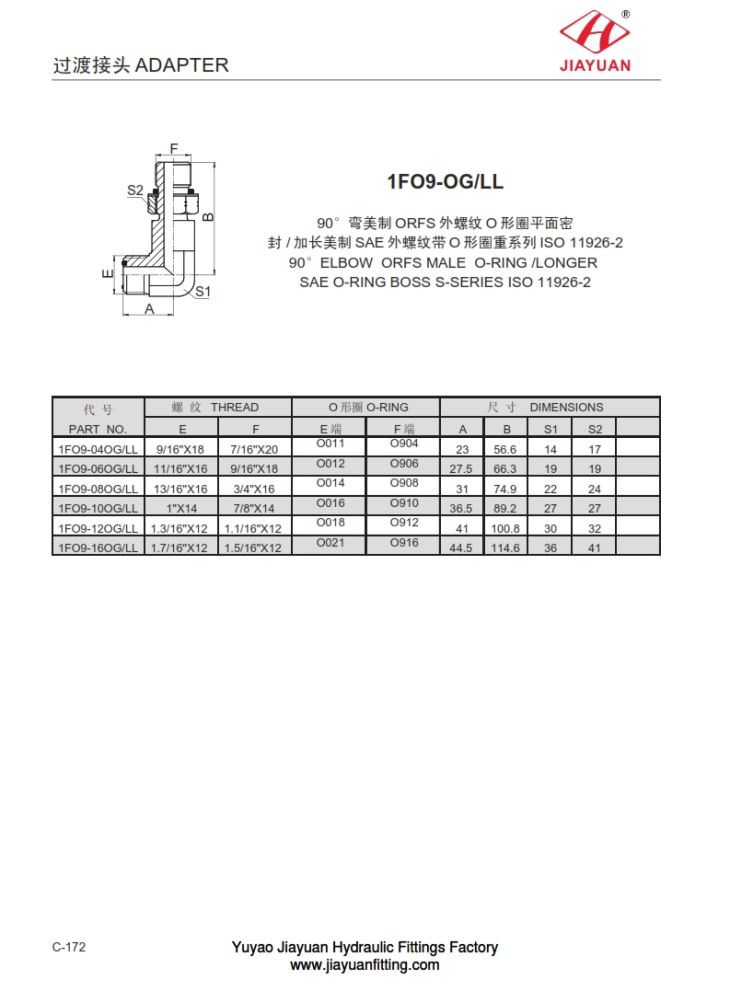

1FO9-OG / LL 90 ° elleboog ORFS mannelijke o-ring / langere sae o-ring boss s-serie Maattabel maattabel als volgt:
DEEL NR. | DRAAD | O O-RING | DIMENSIES | ||||||
E | F | E | F | EEN | B | S1 | S2 | ||
1FO9-04OG / LL | 9/16" X18 | 7/16" X20 | O 01 1 | O 90 4 | 23 | 56.6 | 14 | 17 | |
1FO9-06OG / LL | 11/16" X16 | 9/16" X18 | O 01 2 | O 90 6 | 27.5 | 66.3 | 19 | 19 | |
1FO9-08OG / LL | 13/16" X16 | 3/4" X16 | O 01 4 | O 90 8 | 31 | 74.9 | 22 | 24 | |
1FO9-10OG / LL | 1" X14 | 7/8" X14 | O 01 6 | O 91 0 | 36.5 | 89.2 | 27 | 27 | |
1FO9-12OG / LL | 1.3 / 16" X12 | 1.1 / 16" X12 | O 01 8 | O 91 2 | 41 | 100,8 | 30 | 32 | |
1FO9-16OG / LL | 1,7 / 16" X12 | 1.5 / 16" X12 | O 02 1 | O 91 6 | 44.5 | 114,6 | 36 | 41 | |
