Producttypen: Metrische bijttype buisfittingen - buis naar verstelbare connector
Industriestandaarden: DIN 2353, DIN 3861, ISO 8434-1, DIN 3852-2, ISO 1179-1
Verbinding E naar F-stijl: 24 ° conusuiteinde naar schot, zwenkbaar met O-ring, lasbaar / lasbaar, tapeind, verloopstuk
Vorm: Elleboog, 45 graden elleboog etc.
Werkdruk: 16-63 Mpa
Fittingen materiaal: messing; Koolstofstaal; Roestvrij staal
Toepassing: Landbouwuitrusting, Automotive Process, Chemische overdracht, Bouwuitrusting, Brandstofoverdracht, Hydraulisch, Productieapparatuur, Marine, Materiaalbehandeling, Mobiele uitrusting, Olieveld, Verpakkingen, Transport

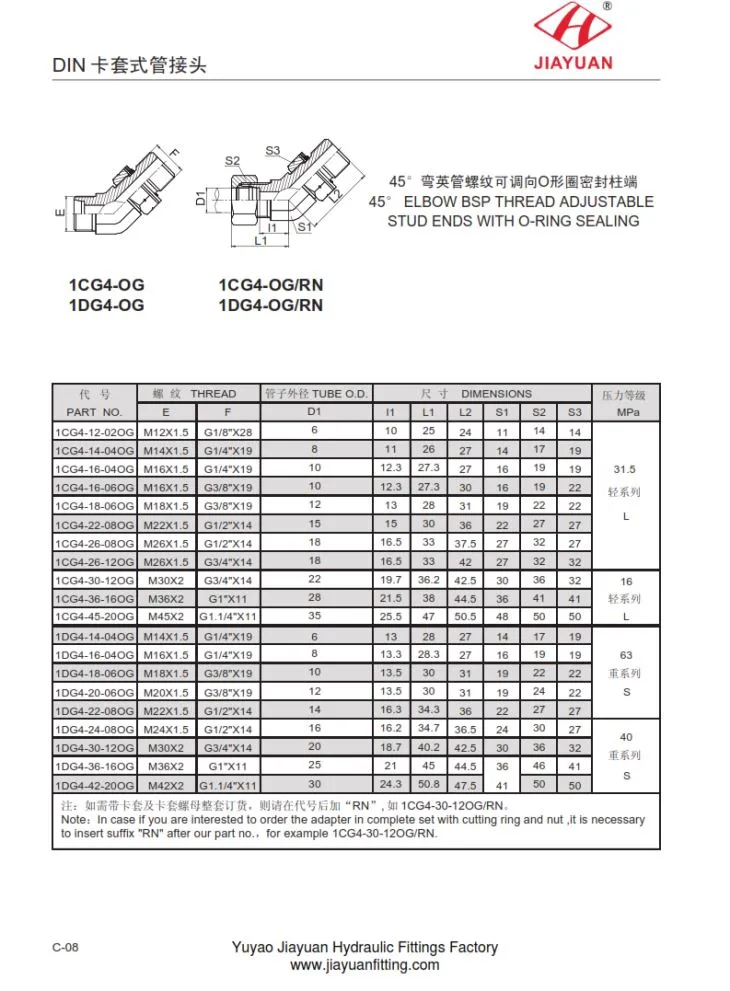

1CG4 1DG4-OG-RN Elleboog BSP verstelbare nop met O-ring buisfittingen DIN 2353 Afmeting Maattabel als volgt
DEEL NR. DRAAD BUIS OD
E F D1
1CG4-12-02OG M12X1.5 G1 / 8 "X28 6
1CG4-14-04OG M14X1.5 G1 / 4 "X19 8
1CG4-16-04OG M16X1.5 G1 / 4 "X19 10
1CG4-16-06OG M16X1.5 G3 / 8 "X19 10
1CG4-18-06OG M18X1.5 G3 / 8 "X19 12
1CG4-22-08OG M22X1.5 G1 / 2 "X14 15
1CG4-26-08OG M26X1.5 G1 / 2 "X14 18
1CG4-26-12OG M26X1.5 G3 / 4 "X14 18
1CG4-30-12OG M30X2 G3 / 4 "X14 22
1CG4-36-16OG M36X2 G1 "X11 28
1CG4-45-20OG M45X2 G1.1 / 4 "X11 35
1DG4-14-04OG M14X1.5 G1 / 4 "X19 6
1DG4-16-04OG M16X1.5 G1 / 4 "X19 8
1DG4-18-06OG M18X1.5 G3 / 8 "X19 10
1DG4-20-06OG M20X1.5 G3 / 8 "X19 12
1DG4-22-08OG M22X1.5 G1 / 2 "X14 14
1DG4-24-08OG M24X1.5 G1 / 2 "X14 16
1DG4-30-12OG M30X2 G3 / 4 "X14 20
1DG4-36-16OG M36X2 G1 "X11 25
1DG4-42-20OG M42X2 G1.1 / 4 "X11 30
