1. Definitie van SAE Flensadapter, SAE is Society of Automotive Engineers in de standaard ontwikkelingsorganisatie van de VS voor technische professionals in de hydraulische energiesector. het is een flensverbinding met hydraulische geflensde buis en buis, adapters, slangverbinding door SAE-flensklemmen en 4 boutenassemblage, het is flenshaven aan het Eind van de Adapter kan ook als schakelaar van 24 deg-kegel, ORFS-buisconnector, 37 deg-uitlopende kegelschakelaar worden geselecteerd , 60 graden conusconnector.
2. Methoden van SAE hydraulische flensadapters Montage zoals getoond in de SAE flensklemmen, klik op de link. Het is gebruikelijk verbinding van SAE-flenspoort naar adapteruiteinden, normen van adapteruiteinden (metalen buisverbindingen voor vloeistofvermogen en algemeen gebruik) als volgt:
● 24-graden conusconnectoren (ISO 8434-1: 2007)
● 37 ° uitlopende connectoren (ISO 8434-2: 2007)
● O-ring vlakke afdichtingsconnector (ISO 8434-3: 2005)
● Conusconnectoren van 60 ° met of zonder O-ring (ISO 8434-6: 2009)
3. Afmetingen van SAE-poort voor gespleten flenshydraulische montage als code 61/62 Flensconnectoren:
SAE-code 61 Flenspoortconnector
SAE-code 62 Flenspoortconnector
Poortdetail - ISO 6162
1) 1 MPa = 10 bar = 145 PSI.
2) Niet voor nieuw ontwerp.
3) 90 durometer nitril is standaard voor hydraulische toepassingen.

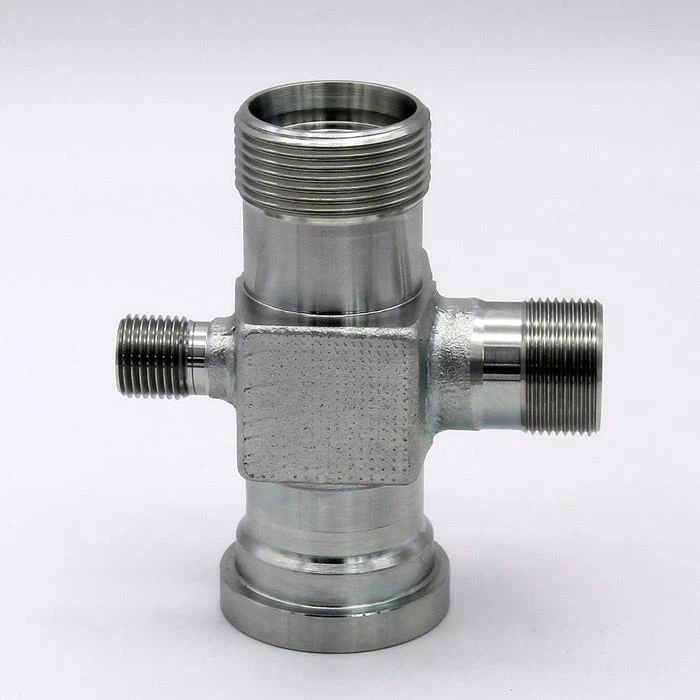

1. Hydraulische adapters met gespleten flens 60 deg cone 1BFS
2. SAE hydraulische flensadapters 1BFL9 / 1BFS9
