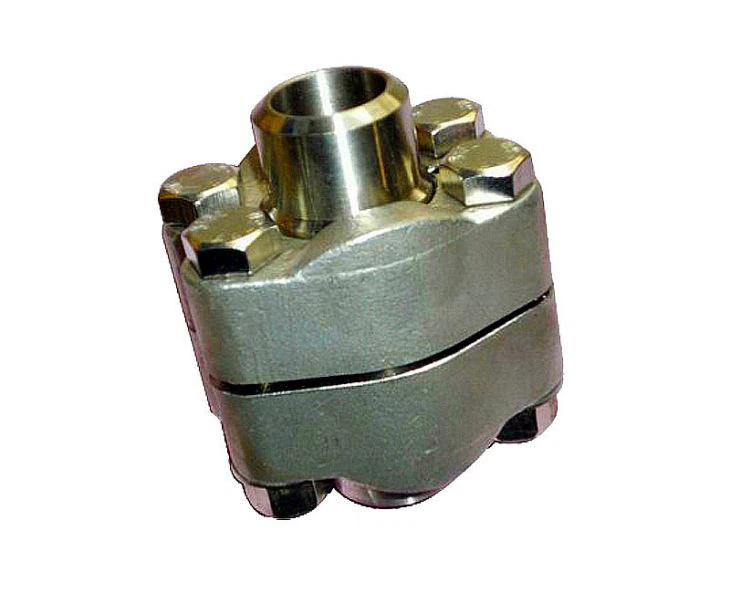

Halve flenskoppelingen
Halve flenzen bellen vanuit de Duitse bedrijfsnorm van SN 532, dezelfde als ISO 6162 en SAE J518 gespleten flenshelften. Er zijn SAE 3000 psi (code 61) en SAE 6000 psi (code 62) halve flenstypes, die ook overeenkomen met SN 532 deel 1 en SN 532 deel 2.
U vindt 2 semiflanges in flenskoppelingsverbindingen, SAE-flenzen met geflensde lasnek 3000 psi en 6000 psi.
Type A flenskoppelingsverbinding is van buis naar SAE-poort: 2 semiflanges; geflensde lasnek met O-ringgroef; O-ring; bouten.
Type B flenskoppeling verbinding is van buis naar buis: 2 semiflenzen; geflensde lasnek met O-ringgroef; O-ring; bouten en moeren; geflensde lasnek zonder O-ringgroef; stevige flens.
Type C flenskoppelingsverbinding met één geflensde lasnek: 2 halve flenzen; geflensde lasnek met O-ringgroef; O-ring; bouten en moeren; stevige flens.
Type D flenskoppelingsaansluiting met blinde kraag: 2 semiflenzen; geflensde lasnek zonder O-ringgroef; O-ring; bouten en moeren; blinde kraag met O-ringgroef.

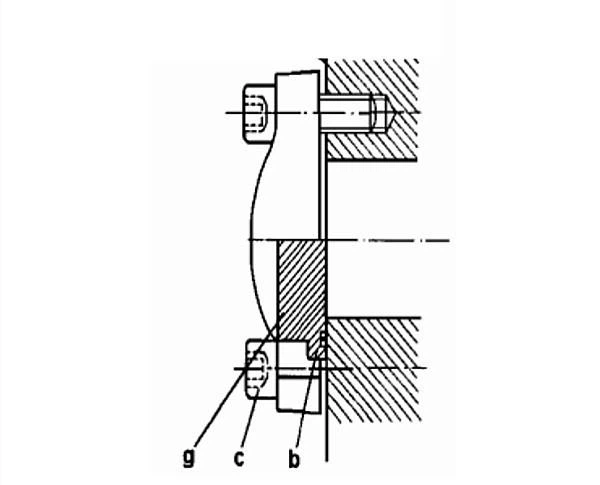

Type E flenskoppelingsaansluiting met blinde kraag: 2 semiflenzen; O-ring; bouten; blinde kraag met O-ringgroef.
Type F flenskoppelingsaansluiting met blinde kraag: 2 semiflenzen; O-ring; schroeven;
Halffabrikaten klemafmetingen gelijk aan FL / FS splitflensklemmen
Onderdeel nr. | DN | Pijpverbinding | A | T | L | M | Bout | O-ring | |
Buiten max | binnen max | ||||||||
FCSN-12L | 3/4" | 30,0 | 20,0 | 22,3 | 47,6 | 70 | 32,2 | M10x30 | 24,99x3,53 |
FCSN-16L | 1" | 38,0 | 28,0 | 26,2 | 52,4 | 80 | 38,5 | M10x30 | 32,92x3,53 |
FCSN-20L | 1 1/4 GG-quotum; | 42,4. | 33,0 | 30,2 | 58,7 | 90 | 43,7 | M10x35 | 37,69x3,53 |
FCSN-24L | 11/2" | 48,3 | 42,0 | 35,7 | 69,9 | 100 | 50,8 | M12 x 50 | 47,22 x 3,53 |
FCSN-32L | 2" | 60,3 | 52,0 | 42,9 | 77,8 | 120 | 62,8 | M12 x 50 | 56,74 x 3,53 |
