Een slangsamenstel bestaat doorgaans uit drie delen: een slang, koppelingen (twee stuks) en klemmen of moffen (indien nodig). Koppelingen en hulzen zijn meestal voorzien van structuren zoals weerhaken op de delen die in contact komen met de slang om een goede wrijving tussen de koppelingen en de slang te bewerkstelligen, waardoor de koppelingen tijdens gebruik voldoende eindkrachten kunnen weerstaan.
De verbindingsvormen van metalen koppelingen zijn onderverdeeld in schroefdraad en flens. De gebruikelijke afdichtingstypen van schroefdraadkoppelingen omvatten een elastische O-ringafdichting van 24 graden met een conisch oppervlak, een metalen harde afdichting van een conisch oppervlak van 74 graden en een elastische O-ringafdichting met een vlak oppervlak.
Een paar definities:
- Lengte van slangsamenstel
De lengte van het slangsamenstel is de horizontale afstand gemeten op basis van de eindvlakken van de twee slangkoppelingen of het midden van de elleboogkoppelingen.
De lengte van de slangassemblage staat een fabricagefout van ±1% toe. Als de slang te lang is, zal dit het uiterlijk beïnvloeden en de kosten verhogen. Als het te kort is, wanneer de slang wordt samengedrukt en uitgetrokken of samengedrukt, is er niet genoeg ruimte voor uitzetting en samentrekking, wat ook zal leiden tot vernietiging van de slang.

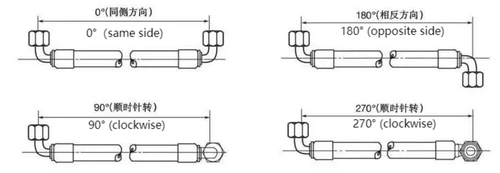

- Hoek van slangmontage
Er is alleen sprake van een montagehoek als er sprake is van een slangsamenstel met gebogen connectoren aan beide uiteinden. Op dit moment is de definitiemethode van de montagehoek als volgt:
Plaats de slangconstructie op dezelfde rechte lijn, neem de verticale richting van één gebogen connector aan het uiteinde als referentie en meet de ingesloten hoek tussen de andere connector en de connector aan het uiteinde (verticale richting) met de klok mee. Deze ingesloten hoek is de montagehoek. De toegestane fout van de montagehoek bedraagt ±3 graden.
- Modelnummers van de hydraulische slangconstructie
De modelweergavemethode van hydraulische slangen gebruikt gewoonlijk een code die bestaat uit cijfers en letters om weer te geven, inclusief de volgende verschillende parameters:
Binnendiameter: De diameter van de binnenlaag van de slang en de eenheid is doorgaans in mm. Hoe groter de binnendiameter, hoe sterker het drukdragend vermogen van de slang.
Draaddiameter: Verwijst naar de diameter van de staaldraad of vezel die in de versterkende laag wordt gebruikt, in mm. Hoe groter de draaddiameter, hoe sterker het drukdragend vermogen van de slang.
Lengte: De gehele lengte van de slang, in mm.
Druk: De maximale druk die de slang kan weerstaan, meestal uitgedrukt in bar. Hoe groter de druk, hoe sterker het drukdragend vermogen van de slang.
In praktische toepassingen kan de modelweergavemethode van de hydraulische slang ook andere speciale parameters omvatten, zoals temperatuurbereik, buigradius, enz. Verschillende combinaties van deze parameters kunnen aan verschillende gebruikseisen voldoen. Bij het markeren van de slangassemblage wordt doorgaans de volgende voorafgaande informatie vermeld:
Het type slang, inclusief basisinformatie zoals slangstructuur en binnendiameter;
Het type connector aan het linkeruiteinde, inclusief de structurele vorm en draadspecificatie van de connector;
Het type connector aan het rechter uiteinde, inclusief de structurele vorm en draadspecificatie van de connector;
Lengte, de definitie van de rechte lengte van de slang, in mm;
Aanvullende gegevens, zoals montagehoek, schede etc.;
Overige informatie, zoals speciale eigenschappen zoals hoge temperatuurbestendigheid en corrosiebestendigheid, weergegeven door letters of cijfers.
Bijvoorbeeld het model van de hydraulische slang van Parker:
F381CFCF282812-1800-270 graad ,
waarbij: F - geeft aan dat de slang gekrompen is;
381 - serienummer, dat het serietype van de slang vertegenwoordigt, en het drukbereik is 88-400 bar, gevlochten staaldraad voor algemeen gebruik 2-laag, en het temperatuurbereik is {{4} } graad tot + 100 graad ;
CFCF - de externe verbindingsvorm van de connectoren aan de linker- en rechteruiteinden; 282812 - de buitendiameter van de stalen buis aan het externe aansluituiteinde van de linker en rechter CF-connectoren is 28 mm, en de interne aansluitspecificatie van de slang is 12 mm;
1800 - de totale lengte van de slangassemblage; 270 graden - de montagehoek tussen de twee uiteinden van de slang is 270 graden.
