Hoe verschillende soorten SAE-flenzen te identificeren?
Caterpillar-flens en Komatsu-flens zijn de normen van een fabrikant van bouwmachines, en twee typen flenzen zijn gebaseerd op de SAE J518-flensnorm, SAE Flanges is een reeks hydraulische hogedrukflens die is gemaakt in overeenstemming met de SAE J518-normen. Het acroniem SAE staat voor Society of Automotive Engineers. Deze twee soorten SAE-flenzen worden gebruikt in hydraulische graafmachines, hydraulische laders.
Poclain Flange is de standaard van een hydrostatische transmissiesfabrikant, het is gebaseerd op SAE J518 4-boutflensnormen, gebruikt in hydraulische motoren, hydraulische pompen, hydraulische kleppen en hydraulische aandrijfunits.
Het verschil tussen drie soorten flenzen is de verandering van de lengte van de flenskop en de groefmaat van de o-ring van de flens, op maat gemaakte gespleten flensvormen. Dezelfde plaats is de positie en de grootte van de 4 bouten volgens de ISO 6162- en SAE J518-normen.
Factoren die worden gebruikt om verschillende soorten flenzen te identificeren SAE-flens Komatsu-flens, Caterpillar-flenzen
Factoren zijn onder meer de buitendiameter, binnendiameter, aantal boutgaten, boutgatdiameter en de boutcirkel. Dikte speelt een cruciale rol bij het identificeren van een flens door de hoge druk die deze kan weerstaan, omdat dikkere flenzen hogere drukken in een toepassing kunnen weerstaan

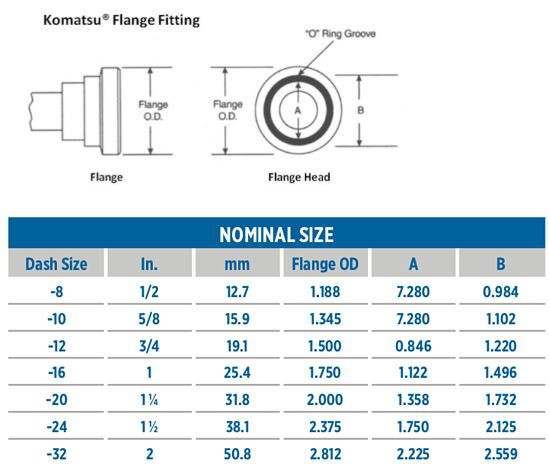

Hoe te meten
Flens met vier bouten - Meet eerst de diameter van het poortgat met behulp van de schuifmaat. Meet vervolgens de langste afstand tussen de boutgaten
hart op hart (maat "A") of meet de diameter van de kop van een flens. OD
Er zijn drie uitzonderingen:
1. De maat -10, die buiten Noord-Amerika gebruikelijk is, is geen standaard SAE-maat.
2. Caterpillar flenzen, die dezelfde flens OD hebben als SAE-code 62, hebben een dikkere flenskop.
3. Poclain-flenzen, die volledig verschillen van SAE-flenzen.
