2F4 o ring face seal buis adapter draaibare moer fittingen
Voldoen aan de standaard van SAE J1453, ISO 8434-3
Verbinding is van
45° ELLEBOOG ORFS MANNELIJKE O-RING NAAR ORFS VROUWELIJKE draaimoer
Vorm: 45 graden Elleboog
ORFS Fittings Werkdruk: 3215 psi tot 5800 psi, 216 bar tot 400 bar.

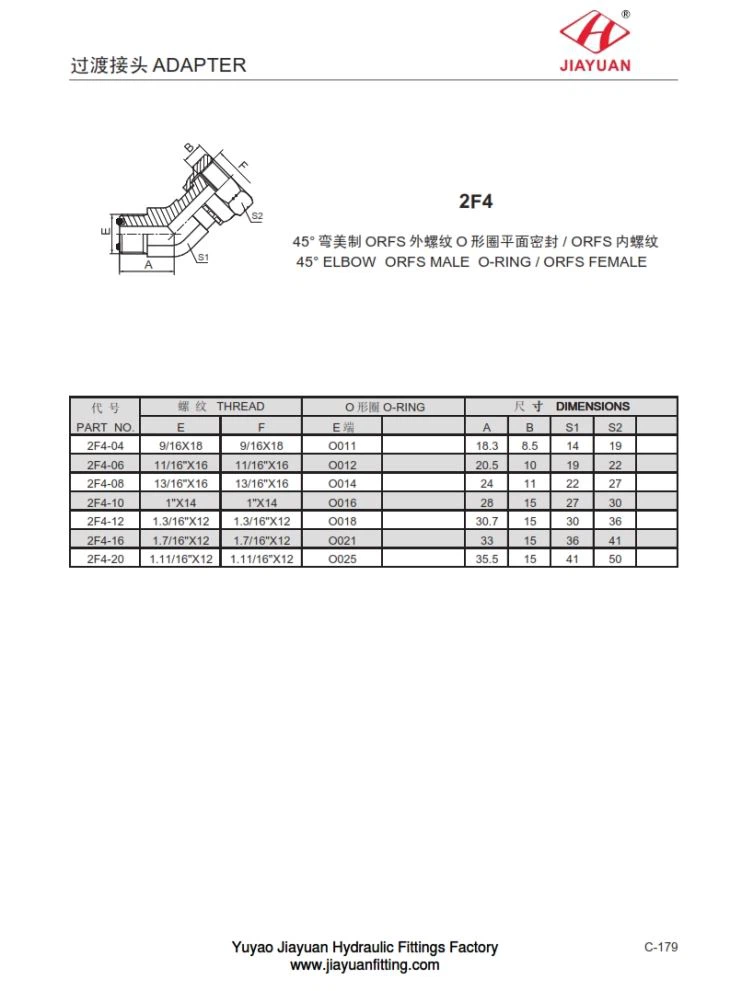

2F4 45° elleboog ORFS mannelijke o-ring/ ORFS vrouwelijke Dimension Size tabel grafiek als volgt:
Verschil tussen o ring gezicht afdichting en o ring baas seal
Fittingen Materiaal: Messing; Koolstofstaal; Rvs
Toepassing: Landbouwapparatuur, Automotive Proces, Chemische Overdracht, Bouwmachines, Brandstofoverdracht, Hydraulische, Productie-apparatuur, Marine, Material Handling, Mobiele Apparatuur, Olieveld, Verpakking, Transport
DEEL NR. | Draad | O O-RING | Dimensies | ||||||
E | F | E | A | B | S1 S1 | S2 S2 | |||
2F4-04 | 9/16X18 | 9/16X18 | O011 | 18.3 | 8.5 | 14 | 19 | ||
2F4-06 | 11/16-inch X16 | 11/16-inch X16 | O012 O012 | 20.5 | 10 | 19 | 22 | ||
2F4-08 | 13/16-inch X16 | 13/16-inch X16 | O014 O014 | 24 | 11 | 22 | 27 | ||
2F4-10 | 1-inch X14 | 1-inch X14 | O016 O016 | 28 | 15 | 27 | 30 | ||
2F4-12 | 1,3/16-inch X12 | 1,3/16-inch X12 | O018 O018 | 30.7 | 15 | 30 | 36 | ||
2F4-16 | 1,7/16-inch X12 | 1,7/16-inch X12 | O021 O021 | 33 | 15 | 36 | 41 | ||
2F4-20 | 1,11/16-inch X12 | 1,11/16-inch X12 | O025 O025 | 35.5 | 15 | 41 | 50 |
