Producttypen: 1FG4-OG fittingen met ringafdichtingen
Industriestandaarden: ISO 8434-3, SAE J514
Verbinding E naar F-stijl: 45 ° ELBOW ORFS MANNELIJKE O-RING / BSP MANNELIJKE O-RING
Vorm: Elleboog, recht, T-stuk, Kruis enz.
ORFS-fittingen Werkdruk: 3215 psi tot 5800 psi, 216 bar tot 400 bar.
Wij bieden ook platte vlak Orfs o ring maten kit en O ring gezicht afdichting ontwerp.
Verschil tussen o-ringafdichtingsring en o-ringafdichtingsring
Fittingen materiaal: messing; Koolstofstaal; Roestvrij staal
Toepassing: Landbouwuitrusting, Automotive Process, Chemische overdracht, Bouwuitrusting, Brandstofoverdracht, Hydraulisch, Productieapparatuur, Marine, Materiaalbehandeling, Mobiele uitrusting, Olieveld, Verpakkingen, Transport

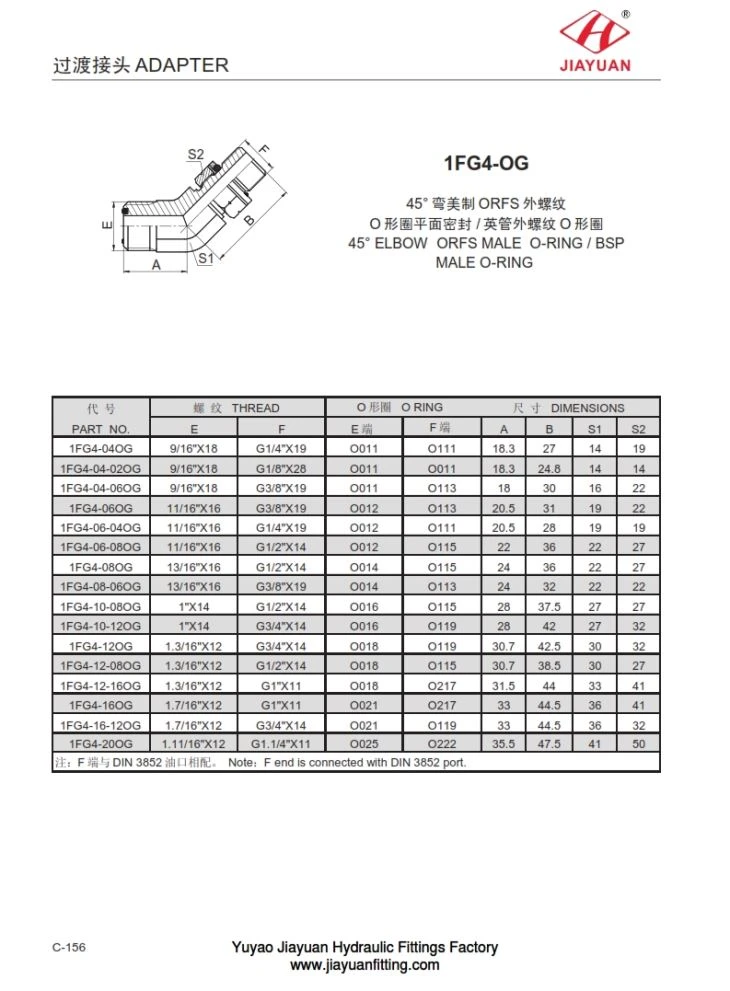

1FG4-OG 45 ° elleboog ORFS mannelijke o-ring / bsp mannelijke o-ring Maattabel tabel als volgt:
PA RT NEE . | T HR EA D | O O RING DIM E N S I O NS | ||||||
E | F | E | F | EEN | B | S 1 | S 2 | |
1 FG 4 - 04 O G | 9/16 " X 18 | G 1/4 " X 19 | O 011 | O 111 | 18.3 | 27 | 14 | 19 |
1 FG 4 - 04 - 02 O G | 9/16 " X 18 | G 1/8 " X 28 | O 011 | O 011 | 18.3 | 24.8 | 14 | 14 |
1 FG 4 - 04 - 06 O G | 9/16 " X 18 | G 3/8 " X 19 | O 011 | O 113 | 18 | 30 | 16 | 22 |
1 FG 4 - 06 O G | 11/16 " X 16 | G 3/8 " X 19 | O 012 | O 113 | 20.5 | 31 | 19 | 22 |
1 FG 4 - 06 - 04 O G | 11/16 " X 16 | G 1/4 " X 19 | O 012 | O 111 | 20.5 | 28 | 19 | 19 |
1 FG 4 - 06 - 08 O G | 11/16 " X 16 | G 1/2 " X 14 | O 012 | O 115 | 22 | 36 | 22 | 27 |
1 FG 4 - 08 O G | 13/16 " X 16 | G 1/2 " X 14 | O 014 | O 115 | 24 | 36 | 22 | 27 |
1 FG 4 - 08 - 06 O G | 13/16 " X 16 | G 3/8 " X 19 | O 014 | O 113 | 24 | 32 | 22 | 22 |
1 FG 4 - 10 - 08 O G | 1 " X 14 | G 1/2 " X 14 | O 016 | O 115 | 28 | 37.5 | 27 | 27 |
1 FG 4 - 10 - 12 O G | 1 " X 14 | G 3/4 " X 14 | O 016 | O 119 | 28 | 42 | 27 | 32 |
1 FG 4 - 12 O G | 1.3 / 16 " X 12 | G 3/4 " X 14 | O 018 | O 119 | 30.7 | 42.5 | 30 | 32 |
1 FG 4 - 12 - 08 O G | 1.3 / 16 " X 12 | G 1/2 " X 14 | O 018 | O 115 | 30.7 | 38.5 | 30 | 27 |
1 FG 4 - 12 - 16 O G | 1.3 / 16 " X 12 | G 1 " X 11 | O 018 | O 217 | 31.5 | 44 | 33 | 41 |
1 FG 4 - 16 O G | 1.7 / 16 " X 12 | G 1 " X 11 | O 021 | O 217 | 33 | 44.5 | 36 | 41 |
1 FG 4 - 16 - 12 O G | 1.7 / 16 " X 12 | G 3/4 " X 14 | O 021 | O 119 | 33 | 44.5 | 36 | 32 |
1 FG 4 - 20 O G | 1.11 / 16 " X 12 | G 1.1 / 4 " X 11 | O 025 | O 222 | 35.5 | 47.5 | 41 | 50 |
F DIN 385 2 Nee F en d i s connectie w d e DIN 385 2 po rt. | ||||||||
