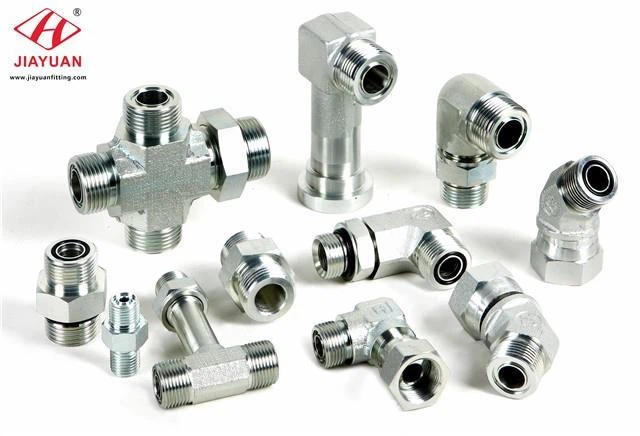

Hydraulische adapters is een type hydraulische fittingen om de hydraulische slangen, hydraulische slangassemblage en buisfittingen aan te sluiten. Er zijn verschillende namen zoals hydraulische adapters (VK), hydraulische fittingen (meest populair), hydraulische connectoren enz.
Hydraulische adaptertypes met verschillende normen als volgt:
Amerikaanse SAE-normen zoals SAE J514, SAE J1453, SAE J518 enz., SAE-schroefdraad hydraulische buisfittingen, buisadapters, flensadapters, buisfittingen.
Japanse JIS standaard JIS B2351 inch schroefdraad en JIS B8363 metrische draadaansluitingen en adapters voor hydraulische slangassemblages.

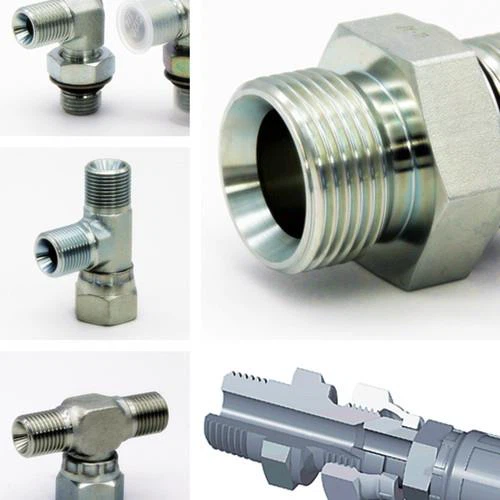

Britse normen BS 5200, BSP-draad hydraulische adapters en connectoren.
Duitse norm DIN 2353,Metrische schroefdraad voor compressiebuisfittingenmet snijring, flareless metrische fittingen en koppelingen.
Jiayuan is een toonaangevende, professionele fabrikant van hydraulische adapterfittingen, we bieden verschillende standaarden en aangepaste maten zoals hydraulische slangadapters, metrische hydraulische adapters, sae hydraulische adapters, sae flensadapters, conversieadapters naar elkaar typen JIC, metrisch, npt, orfs , man naar vrouw enz
Jiayuan boekt goede vooruitgang op het gebied van kwaliteitscontrolebeheer en automatiseringsproductietechnologie en streeft ernaar het voortouw te nemen op het gebied van hydraulische fittingen. We controleren strikt de productkwaliteit van materiaal tot afgewerkte producten volgens ISO 9001, PPAP-rapport inclusief rapport over de chemische samenstelling van het materiaal, dimensie-inspectie, zoutsproeitest, druktesten, torsietest en reinheidsrapport enz.
Ons product wordt gebruikt in verschillende industriële apparatuur zoals bouwmachines, landbouwmachines, commerciële voertuigen, petrochemische apparatuur, maritieme scheepsbouw enz. Onze producten worden geëxporteerd naar Duitsland, Japan, VK, Italië, Canada, Rusland, Brazilië enz.
Als u vragen heeft, neem dan gerust contact met ons op.
jyray@72338.com
Diverse standaardafmetingen van hydraulische adapter JIC, ORFS, SAE-flens, DIN, JIS als volgt:
DIN 2353 24 ° kegeluiteinde (DIN 3861 / ISO 8434-1) afmetingen van klembuisfittingen
TubeO.D. | ||||||
Grootte | T1 | Ø D3mm | Ø D4mm | Ø D5mm | L1mm | L2mm |
04-LL | M08×1.0 | 04 | 5.0 | 3.0 | 4.1 | 8 |
06-LL | M10×1.0 | 06 | 7.5 | 4.5 | 5.6 | 8 |
08-LL | M12×1.0 | 08 | 9.5 | 6.0 | 5.6 | 9 |
10-LL | M14×1.0 | 10 | 11.5 | 8.0 | 5.6 | 9 |
12-LL | M16×1.0 | 12 | 13.5 | 10.0 | 6.1 | 9 |
06-L | M12×1.5 | 06 | 8.1 | 4.0 | 7.1 | 10 |
08-L | M14×1.5 | 08 | 10.1 | 6.0 | 7.1 | 10 |
10-L | M16×1.5 | 10 | 12.3 | 8.0 | 7.1 | 11 |
12-L | M18×1.5 | 12 | 14.3 | 10.0 | 7.1 | 11 |
15-L | M22×1.5 | 15 | 17.3 | 12.0 | 7.1 | 12 |
18-L | M26×1.5 | 18 | 20.3 | 15.0 | 7.6 | 12 |
22-L | M30×2.0 | 22 | 24.3 | 19.0 | 7.6 | 14 |
28-L | M36×2.0 | 28 | 30.3 | 24.0 | 7.6 | 14 |
35-L | M45×2.0 | 35 | 38.0 | 30.0 | 10.6 | 16 |
42-L | M52×2.0 | 42 | 45.0 | 36.0 | 11.1 | 16 |
06-S | M14×1,5 | 06 | 8.1 | 4.0 | 7.1 | 12 |
08-S | M16×1.5 | 08 | 10.1 | 5.0 | 7.1 | 12 |
10-S | M18×1.5 | 10 | 12.3 | 7.0 | 7.6 | 12 |
12-S | M20×1.5 | 12 | 14.3 | 8.0 | 7.6 | 12 |
14-S | M22×1.5 | 14 | 16.3 | 10.0 | 8.1 | 14 |
16-S | M24×1.5 | 16 | 18.3 | 12.0 | 8.6 | 14 |
20-S | M30×2.0 | 20 | 22.9 | 16.0 | 10.6 | 16 |
25-S | M36×2.0 | 25 | 27.9 | 20.0 | 12.1 | 18 |
30-S | M42×2.0 | 30 | 33.0 | 25.0 | 13.6 | 20 |
38-S | M52×2.0 | 38 | 41.0 | 32.0 | 16.1 | 22 |
24 ° DKO wartelconnector (DIN 3865 / DIN EN ISO 8434-4) afmeting van knelkoppelingen
TubeO.D. | Ø D5mm | |||
Grootte | T | Ø D2mm | Threadcorediameter | SWmm |
06-L | M12×1.5 | 5.5 | 10.38 | 14 |
08-L | M14×1.5 | 7.5 | 12.38 | 17 |
10-L | M16×1.5 | 9.7 | 14.38 | 19 |
12-L | M18×1.5 | 11.7 | 16.38 | 22 |
15-L | M22×1.5 | 14.7 | 20.38 | 27 |
18-L | M26×1.5 | 17.7 | 24.38 | 32 |
22-L | M30×2.0 | 21.7 | 27.84 | 36 |
28-L | M36×2.0 | 27.7 | 33.84 | 41 |
35-L | M45×2.0 | 34.5 | 42.84 | 50 |
42-L | M52×2.0 | 41.5 | 49.84 | 60 |
06-S | M14×1.5 | 5.5 | 12.38 | 17 |
08-S | M16×1.5 | 7.5 | 14.38 | 19 |
10-S | M18×1.5 | 9.7 | 16.38 | 22 |
12-S | M20×1.5 | 11.7 | 18.38 | 24 |
14-S | M22×1.5 | 13.5 | 20.38 | 27 |
16-S | M24×1.5 | 15.5 | 22.38 | 30 |
20-S | M30×2.0 | 19.5 | 29.84 | 36 |
25-S | M36×2.0 | 24.5 | 33.84 | 46 |
30-S | M42×2.0 | 29.5 | 39.84 | 50 |
38-S | M52×2.0 | 37.5 | 49.84 | 60 |
Mannelijke ORFS hydraulische buisfittingen einde (ISO 8434-3 / SAE J1453) / afmetingen
Ø D5 Grootte | TubeO.D. | T UN / UNF | T MajoorthreadØ mm | Ø D3mm | |
inch | mm | ||||
4 | 1/4 | 6 | 9/16-18 | 14.0 | 5.0 |
6 | 5/16,3/8 | 8, 10 | 11/16-16 | 17.0 | 6.5 |
8 | 1/2 | 12 | 13/16-16 | 20.5 | 9.5 |
10 | 5/8 | 14, 15, 16 | 1-14 | 25.0 | 12.5 |
12 | 3/4 | 18, 20 | 1 3/16-12 | 30.0 | 15.5 |
16 | 7/8,1 | 22, 25 | 1 7/16-12 | 36.0 | 20.5 |
20 | 1 1/4 | 28, 30, 32 | 1 11/16-12 | 42.5 | 26.0 |
24 | 1 1/2 | 35, 38 | 2-12 | 50.5 | 32.0 |
32 | 2 | 50 | 2 1/2-12 | 63.0 | 45.0 |
Vrouwelijke ORFS hydraulische koppelingen draaibare connector (ISO 8434-3 / SAE J1453) afmetingen
Grootte | TubeO.D. | T UN / UNF | Ø D5 Threadcore diameter mm | SWmm | Ø D2mm | |
inch | mm | |||||
4 | 1/4 | 6 | 9/16-18 | 12.5 | 17 | 4.0 |
6 | 5/16,3/8 | 8, 10 | 11/16-16 | 16.0 | 22 | 6.5 |
8 | 1/2 | 12 | 13/16-16 | 19.0 | 24 | 9.0 |
10 | 5/8 | 14, 15, 16 | 1-14 | 23.0 | 30 | 11.5 |
12 | 3/4 | 18, 20 | 1 3/16-12 | 28.0 | 36 | 14.0 |
16 | 7/8,1 | 22, 25 | 1 7/16-12 | 34.0 | 41 | 20.0 |
20 | 1 1/4 | 28, 30, 32 | 1 11/16-12 | 40.5 | 50 | 26.0 |
24 | 1 1/2 | 35, 38 | 2-12 | 48.0 | 60 | 32.0 |
Mannelijke JIC hydraulische fittingen flare buisuiteinde (ISO 8434-2 / SAE J514) afmetingen
Grootte | TubeO.D. | T UN / UNF | T MajoorthreadØ mm | Ø D1mm | |
inch | mm | ||||
4 | 1/4 | 6 | 7/16-20 | 11.0 | 4.5 |
5 | 5/16 | 8 | 1/2-20 | 12.5 | 6.0 |
6 | 3/8 | 10 | 9/16-18 | 14.0 | 7.5 |
8 | 1/2 | 12 | 3/4-16 | 19.0 | 10.0 |
10 | 5/8 | 14, 15, 16 | 7/8-14 | 22.0 | 12.5 |
12 | 3/4 | 18, 20 | 1 1/16-12 | 27.0 | 15.5 |
14 | 7/8 | 22 | 1 3/16-12 | 30.0 | 18.0 |
16 | 1 | 25 | 1 5/16-12 | 33.0 | 21.5 |
20 | 1 1/4 | 28, 30, 32 | 1 5/8-12 | 41.0 | 27.5 |
24 | 1 1/2 | 35, 38 | 1 7/8-12 | 47.5 | 33.0 |
28* | 1 3/4 | 42 | 2 1/4-12 | 57.0 | 39.0 |
32 | 2 | – | 2 1/2-12 | 63.5 | 45.0 |
Vrouwelijke JIC hydraulische koppelingen draaibare connector (ISO 8434-2 / SAE J514) afmetingen
Grootte | TubeO.D. | T UN / UNF | SWmm | Ø D5 Threadcore diameter mm | Ø D2mm | |
inch | mm | |||||
4 | 1/4 | 6 | 7/16-20 | 17 | 10.0 | 4.4 |
5 | 5/16 | 8 | 1/2-20 | 17 | 11.5 | 6.0 |
6 | 3/8 | 10 | 9/16-18 | 19 | 13.0 | 7.5 |
8 | 1/2 | 12 | 3/4-16 | 22 | 17.5 | 9.9 |
10 | 5/8 | 14, 15, 16 | 7/8-14 | 27 | 20.5 | 12.3 |
12 | 3/4 | 18, 20 | 1 1/16-12 | 32 | 25.0 | 15.5 |
14 | 7/8 | 22 | 1 3/16-12 | 35 | 28.0 | 18.0 |
16 | 1 | 25 | 1 5/16-12 | 38 | 31.0 | 21.5 |
20 | 1 1/4 | 28, 30, 32 | 1 5/8-12 | 50 | 39.0 | 27.5 |
24 | 1 1/2 | 35. 38 | 1 7/8-12 | 60 | 45.5 | 33.0 |
32 | 2 | – | 2 1/2-12 | 75 | 61.5 | 45.0 |
Mannelijke hydraulische adapter 60 ° kegeluiteinde (ISO / DIS 8434-6) afmetingen
Grootte | T BSPP | D2 mm | D3 mm | L1 mm | T1 | T2 BSPP | |
BSPT | NPT (F) | ||||||
02 | G1/8A | 3.5 | 7.5 | 8 | 1/8 1/4 | 1/8 1/4 | 1/8 |
04 | G1/4A | 4.7 | 10.4 | 11 | 1/4 1/8 3/8 | 1/4 1/8 3/8 | 1/4 1/8 |
06 | G3/8A | 7.9 | 14.0 | 12 | 3/8 1/4 1/2 | 3/8 1/4 1/2 | 3/8 1/4 |
08 | G1/2A | 11.1 | 17.5 | 14 | 1/2 3/8 | 1/2 3/8 3/4 | 1/2 1/4 3/8 |
10 | G5/8A | 14.3 | 19.3 | 16 | 1/2 3/4 | 1/2 5/8 | |
12 | G3/4A | 16.7 | 22.9 | 16 | 3/4 1/2 1 | 3/4 1/2 1 | 3/4 1/4 3/8 1/2 5/8 |
16 | G1 A | 22.2 | 28.7 | 19 | 1 3/4 | 1 3/4 | 1 1/2 5/8 3/4 |
20 | G1 1/4A | 28.6 | 36.8 | 22 | 1 1/4 | 3/4 1 1 1/4 | |
24 | G1 1/2A | 33.3 | 42.7 | 22 | 1 1/2 | 1 1 1/4 1 1/2 | |
32 | G2 A | 46.0 | 54.6 | 25 | 1 1/2 2 | ||
DIN 60 ° kegeluiteinde (DIN 7631) afmetingen
TubeO.D.mm | T | Ø D1mm | Ø D2mm | L1 mm | SWmm |
4–5 06 08 10 12 15 18 22 28 35 42 | M10×1.5 M12×1.5 M14×1.5 M16×1.5 M18×1.5 M22×1.5 M26×1.5 M30×1.5 M38×1.5 M45×1.5 M52×1.5 | 3 4 6 8 10 12 15 19 25 32 39 | 8.0 9.0 11.0 13.0 15.0 19.0 22.0 26.0 33.0 40.0 47.0 | 8 10 10 11 11 12 12 14 14 16 16 | 11 12 14 17 19 24 27 32 41 46 55 |
