Mannelijke BSP Metrische 60 conisch gebonden afdichting
BSP fittingencatalogus is popluare in het VK, Ierland, Canada, de VS, enz.
Alle BSP 60 conusfittingen worden verklaard door BS5200 gelijk aan ISO 8434-6 standaard.
Grootte van BSPP-schroefdraadmaattabel is G 1/8, G1 / 4, G1 / 2, G3 / 4, G3 / 8, G5 / 8, G1, G1-1 / 4, G1-1 / 2, G2, G2- 1/2, G3 etc.
BSP is een Britse standaardpijp met een schroefdraadvorm van 55 graden.
BSPP-draad is volgens ISO 228 en AS 1722.2-normen.
BSPP-draadgeleider voor vele afdichtingstypes, zoals BSPP 60 ° kegel op zitbuisconnector, BSPP-poort met gelijmde afdichting, BSPP-poort met ED-afdichting, BSPP-ring + borgring G-type, BSPP o-ring verstelbare sael H-type, BSPP-snijvlak afdichting type B.
BSPP buisfitting adapters aan vele uiteinden zoals BSPT mannelijk, ORFS mannelijk, Metrische ISO 6149-3 stud, JIC mannelijk 74 conus, Komatsu metrisch 60 conus, NPT mannelijk, SAE ORB ISO 11926-3 fittingen, stomplasbuis, JIC vrouwelijk 37cone, ORFS vrouwelijk etc.

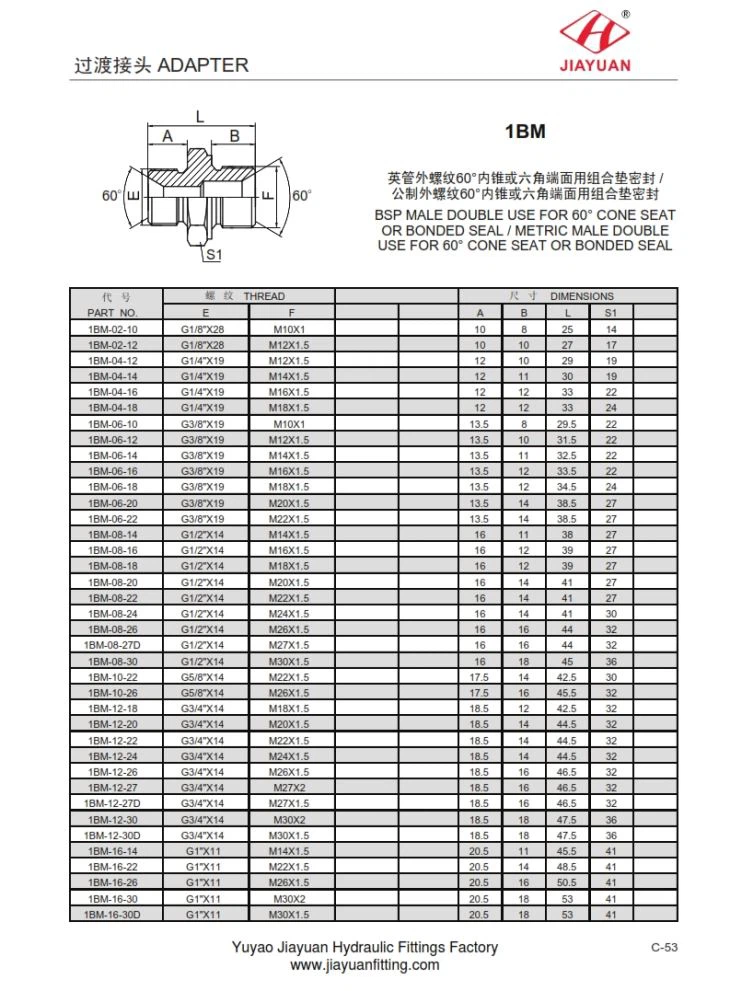

1BM BSP MANNELIJK DUBBEL GEBRUIK VOOR 60 ° CONE ZETEL OF BONDED SEAL / METRISCH MANNELIJK DUBBEL GEBRUIK VOOR 60 ° CONE SEAT OF BONDED SEAL afmetingen maattabel als volgt:
PA RT NEE . | T HR EA D | DIM E N S I O NS | |||||
E | F | EEN | B | L | S 1 | ||
1 B M - 02 - 10 | G 1/8 " X 28 | M10 X 1 | 10 | 8 | 25 | 14 | |
1 B M - 02 - 12 | G 1/8 " X 28 | M12 X 1,5 | 10 | 10 | 27 | 17 | |
1 B M - 04 - 12 | G 1/4 " X 19 | M12 X 1,5 | 12 | 10 | 29 | 19 | |
1 B M - 04 - 14 | G 1/4 " X 19 | M14 X 1,5 | 12 | 11 | 30 | 19 | |
1 B M - 04 - 16 | G 1/4 " X 19 | M16 X 1,5 | 12 | 12 | 33 | 22 | |
1 B M - 04 - 18 | G 1/4 " X 19 | M18 X 1,5 | 12 | 12 | 33 | 24 | |
1 B M - 06 - 10 | G 3/8 " X 19 | M10 X 1 | 13.5 | 8 | 29.5 | 22 | |
1 B M - 06 - 12 | G 3/8 " X 19 | M12 X 1,5 | 13.5 | 10 | 31.5 | 22 | |
1 B M - 06 - 14 | G 3/8 " X 19 | M14 X 1,5 | 13.5 | 11 | 32.5 | 22 | |
1 B M - 06 - 16 | G 3/8 " X 19 | M16 X 1,5 | 13.5 | 12 | 33.5 | 22 | |
1 B M - 06 - 18 | G 3/8 " X 19 | M18 X 1,5 | 13.5 | 12 | 34.5 | 24 | |
1 B M - 06 - 20 | G 3/8 " X 19 | M20 X 1,5 | 13.5 | 14 | 38.5 | 27 | |
1 B M - 06 - 22 | G 3/8 " X 19 | M22 X 1,5 | 13.5 | 14 | 38.5 | 27 | |
1 B M - 08 - 14 | G 1/2 " X 14 | M14 X 1,5 | 16 | 11 | 38 | 27 | |
1 B M - 08 - 16 | G 1/2 " X 14 | M16 X 1,5 | 16 | 12 | 39 | 27 | |
1 B M - 08 - 18 | G 1/2 " X 14 | M18 X 1,5 | 16 | 12 | 39 | 27 | |
1 B M - 08 - 20 | G 1/2 " X 14 | M20 X 1,5 | 16 | 14 | 41 | 27 | |
1 B M - 08 - 22 | G 1/2 " X 14 | M22 X 1,5 | 16 | 14 | 41 | 27 | |
1 B M - 08 - 24 | G 1/2 " X 14 | M24 X 1,5 | 16 | 14 | 41 | 30 | |
1 B M - 08 - 26 | G 1/2 " X 14 | M26 X 1,5 | 16 | 16 | 44 | 32 | |
1 B M - 08 - 27D | G 1/2 " X 14 | M27 X 1,5 | 16 | 16 | 44 | 32 | |
1 B M - 08 - 30 | G 1/2 " X 14 | M30 X 1,5 | 16 | 18 | 45 | 36 | |
1 B M - 10 - 22 | G 5/8 " X 14 | M22 X 1,5 | 17.5 | 14 | 42.5 | 30 | |
1 B M - 10 - 26 | G 5/8 " X 14 | M26 X 1,5 | 17.5 | 16 | 45.5 | 32 | |
1 B M - 12 - 18 | G 3/4 " X 14 | M18 X 1,5 | 18.5 | 12 | 42.5 | 32 | |
1 B M - 12 - 20 | G 3/4 " X 14 | M20 X 1,5 | 18.5 | 14 | 44.5 | 32 | |
1 B M - 12 - 22 | G 3/4 " X 14 | M22 X 1,5 | 18.5 | 14 | 44.5 | 32 | |
1 B M - 12 - 24 | G 3/4 " X 14 | M24 X 1,5 | 18.5 | 14 | 44.5 | 32 | |
1 B M - 12 - 26 | G 3/4 " X 14 | M26 X 1,5 | 18.5 | 16 | 46.5 | 32 | |
1 B M - 12 - 27 | G 3/4 " X 14 | M27 X 2 | 18.5 | 16 | 46.5 | 32 | |
1 B M - 12 - 27D | G 3/4 " X 14 | M27 X 1,5 | 18.5 | 16 | 46.5 | 32 | |
1 B M - 12 - 30 | G 3/4 " X 14 | M30 X 2 | 18.5 | 18 | 47.5 | 36 | |
1 B M - 12 - 30D | G 3/4 " X 14 | M30 X 1,5 | 18.5 | 18 | 47.5 | 36 | |
1 B M - 16 - 14 | G 1 " X 11 | M14 X 1,5 | 20.5 | 11 | 45.5 | 41 | |
1 B M - 16 - 22 | G 1 " X 11 | M22 X 1,5 | 20.5 | 14 | 48.5 | 41 | |
1 B M - 16 - 26 | G 1 " X 11 | M26 X 1,5 | 20.5 | 16 | 50.5 | 41 | |
1 B M - 16 - 30 | G 1 " X 11 | M30 X 2 | 20.5 | 18 | 53 | 41 | |
1 B M - 16 - 30D | G 1 " X 11 | M30 X 1,5 | 20.5 | 18 | 53 | 41 | |
