Soorten BSPP-schroefdraad 60 graden conusfittingen: met of zonder O-ring, mannelijke of swviel vrouwelijke connector.
Standaard van BSPP fittingencatalogus is gebaseerd op ISO 8434-6 en BS 5200.
De schroefdraden voor de 60 graden conusverbindingen zijn BSPP conform aan ISO 228-1.
Metalen buisverbindingen voor hydraulische vloeistofkracht en algemeen gebruik.
Jiayuan biedt ook roestvrijstalen BSP-fittingen, messing bsp-buisfittingen, bsp-slangfittingen etc.

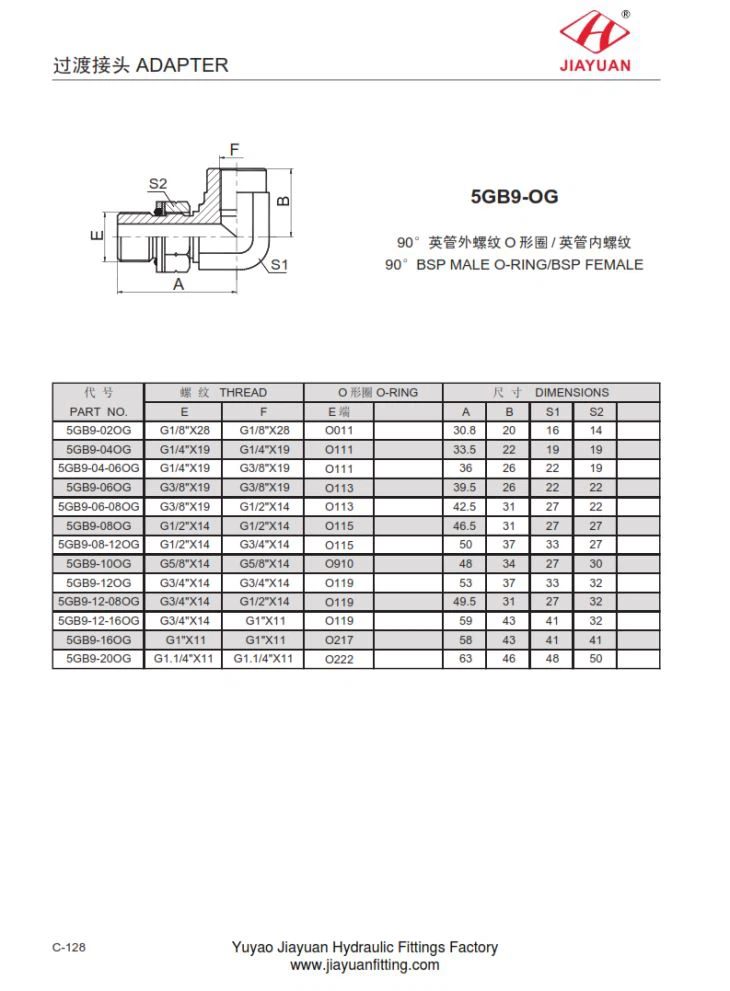

5GB9-OG 90 ° BSP MANNELIJK O-RING / BSP VROUWELIJK ISO 1179 fitting connector afmetingen als volgt:
EEN DEEL NEE. | DRAAD | O-RING | DIMENSIES | ||||
E | F | E | EEN | B | S1 | S2 | |
5GB9-02OG | G1 / 8" X28 | G1 / 8" X28 | O011 | 30.8 | 20 | 16 | 14 |
5GB9-04OG | G1 / 4" X19 | G1 / 4" X19 | O111 | 33.5 | 22 | 19 | 19 |
5GB9-04-06OG | G1 / 4" X19 | G3 / 8" X19 | O111 | 36 | 26 | 22 | 19 |
5GB9-06OG | G3 / 8" X19 | G3 / 8" X19 | O113 | 39.5 | 26 | 22 | 22 |
5GB9-06-08OG | G3 / 8" X19 | G1 / 2" X14 | O113 | 42.5 | 31 | 27 | 22 |
5GB9-08OG | G1 / 2" X14 | G1 / 2" X14 | Ø115 | 46.5 | 31 | 27 | 27 |
5GB9-08-12OG | G1 / 2" X14 | G3 / 4" X14 | Ø115 | 50 | 37 | 33 | 27 |
5GB9-10OG | G5 / 8" X14 | G5 / 8" X14 | O910 | 48 | 34 | 27 | 30 |
5GB9-12OG | G3 / 4" X14 | G3 / 4" X14 | Ø 119 | 53 | 37 | 33 | 32 |
5GB9-12-08OG | G3 / 4" X14 | G1 / 2" X14 | Ø 119 | 49.5 | 31 | 27 | 32 |
5GB9-12-16OG | G3 / 4" X14 | G1" X11 | Ø 119 | 59 | 43 | 41 | 32 |
5GB9-16OG | G1" X11 | G1" X11 | O217 | 58 | 43 | 41 | 41 |
5GB9-20OG | G1.1 / 4" X11 | G1.1 / 4" X11 | O222 | 63 | 46 | 48 | 50 |
